在嵌入式系统、工业控制和网络通信设备中，启动代码、固件映像和关键配置参数的存储可靠性直接决定了设备能否稳定启动与长期运行。NOR Flash凭借随机读取速度快、支持XIP就地执行以及数据保持能力强等特性，始终是代码存储的首选介质。GigaDevice（兆易创新）GD25Q128ESIGR作为一款128Mbit容量的串行NOR Flash，以133MHz SPI时钟频率、四路I/O模式下532Mbit/s的数据传输速率、2.7V至3.6V宽电压工作范围以及20年数据保留能力，为嵌入式应用提供了一款经过市场验证、供货稳定的国产存储方案。

作为GigaDevice兆易创新代理商，深圳市粤科源兴科技有限公司为您带来GD25Q128ESIGR的深度产品介绍，并备有充足现货，助力您的嵌入式项目快速获得可靠的原厂存储器件。

一、产品概述

GD25Q128ESIGR是兆易创新（GigaDevice）GD25Q128E系列中的128Mbit（16MB）串行NOR Flash存储器，存储阵列为16M×8bit。该器件支持标准SPI以及双路/四路SPI接口，信号包括串行时钟、片选、串行数据I/O0（SI）、I/O1（SO）、I/O2（WP#）和I/O3（HOLD#/RESET#）。双I/O模式下数据传输速度为266Mbit/s，四路I/O模式下达到532Mbit/s，能够满足嵌入式系统对快速代码加载和高效数据读取的需求。

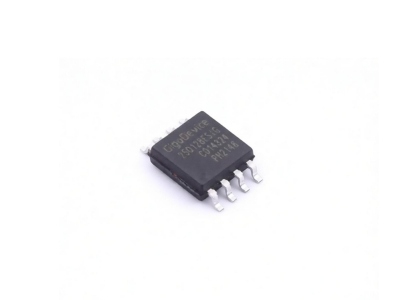

该型号采用SOP-8-208mil封装（体宽5.30mm），编带包装，每盘2000颗，适合自动化SMT贴装。工作电压范围为2.7V至3.6V，与主流3.3V逻辑系统可直接接口，无需额外电平转换。工业级温度范围覆盖-40°C至+85°C，满足工业控制、网络设备和车载辅助电子等场景对宽温可靠性的要求。产品生命周期状态为Active（量产中），适合新设计导入和长期维护项目。

关键特性一览：

·        存储容量：128Mbit（16MB），16M×8组织

·        接口类型：标准SPI、双路SPI、四路SPI

·        高速传输：133MHz时钟频率，四路I/O下等效532Mbit/s

·        工业级温度：-40°C至+85°C

·        低待机电流：典型值14μA

·        高耐久性：擦写寿命100,000次，数据保留20年

·        全面保护：硬件写保护、软件写保护、绝对写保护、写使能锁存

·        标准封装：SOP-8-208mil，编带包装（2000颗/盘）

·        产品状态：Active（量产中）

二、工作原理

GD25Q128ESIGR基于NOR Flash存储技术。与NAND Flash相比，NOR Flash的存储单元采用并行连接方式，支持随机字节寻址，读取延迟极低，特别适合存储需要频繁随机访问的代码和关键数据。芯片内部的存储阵列由浮栅MOSFET构成，每个存储单元通过向浮栅注入或移出电荷来表征数据状态，断电后电荷得以保持，实现非易失性存储。

SPI接口与传输模式：器件通过标准SPI总线与主控制器通信，支持单I/O、双I/O和四路I/O传输模式。在标准单I/O模式下，时钟频率最高133MHz；在四路I/O模式下，利用四条数据线并行传输，在相同时钟频率下数据吞吐量显著提升至532Mbit/s，能够满足嵌入式系统快速启动和代码取指的需求。双路模式则提供266Mbit/s的折中方案，适合引脚资源有限但对速度有一定要求的应用。

XIP就地执行：NOR Flash的核心优势之一是支持XIP（eXecute In Place）。在支持内存映射的微控制器或处理器上，程序可以直接从GD25Q128ESIGR中取指执行，无需先将代码复制到RAM，节省宝贵的片上内存资源。该器件133MHz的SPI读取能力和7ns的访问时间，使得XIP在多数嵌入式场景下能够保持流畅的代码执行体验。

擦除与编程机制：NOR Flash的写入操作只能将位从“1”变为“0”，擦除操作则将扇区或块恢复为全“1”状态。GD25Q128ESIGR的页写入时间典型值为500μs，32KB块擦除时间典型值为150ms。芯片内置的状态寄存器可实时反映写入/擦除操作的完成状态，主控通过轮询或中断方式获知操作结果。100,000次擦写寿命和20年数据保留能力，确保了器件在工业级长期运行场景下的可靠性。

保护机制：器件提供多重数据保护功能，包括硬件写保护（通过WP#引脚）、软件写保护、绝对写保护和写使能锁存。这些机制可有效防止关键固件或配置数据在异常工况下被意外改写，提升系统整体的数据安全性。

三、详细技术参数

四、核心应用场景

1. 嵌入式系统启动代码与固件存储

在嵌入式Linux系统、工业单板计算机和FPGA开发板中，启动引导程序、操作系统映像和应用程序固件需要可靠的非易失性存储。GD25Q128ESIGR的128Mbit容量足以容纳中等规模的完整固件栈，133MHz的SPI读取速率和XIP支持能力可缩短系统启动时间，工业级温度范围确保设备在工业现场的温度波动中稳定启动。

2. 工业自动化与控制器

PLC、工业HMI、运动控制器和远程I/O模块需要存储控制程序、配置参数和运行日志。该器件-40°C至+85°C的工业温度等级和100,000次擦写寿命，使其能够适应工业现场的宽温环境和频繁的参数更新需求。灵活的扇区擦除粒度允许在不影响大块固件的情况下精细管理配置数据。

3. 网络通信设备

路由器、交换机、光模块和基站设备需要快速、可靠地加载固件和协议栈。GD25Q128ESIGR四路I/O模式下532Mbit/s的等效传输速率，可满足网络设备对启动速度和代码执行效率的要求。硬件和软件写保护机制可防止关键网络配置被意外篡改。

4. 汽车电子与辅助模块

在车载信息娱乐系统、车身控制单元和辅助驾驶模块中，NOR Flash用于存储启动代码、校准数据和固件映像。工业级温度范围覆盖了车厢内和车身电子模块的工作环境要求，20年的数据保留能力有助于确保车辆在整个生命周期内固件不丢失。

5. 物联网网关与智能设备

智能家居网关、视频监控设备和物联网边缘节点需要可靠的本地存储来承载操作系统、配网信息和用户数据。GD25Q128ESIGR的标准SOP-8封装和SPI接口的简洁性，使其易于与各类Wi-Fi/蓝牙SoC和MCU平台集成，编带包装也适合大批量自动化生产。

五、FAQ 常见问题解答

Q1：GD25Q128ESIGR与GD25Q128ESIG有什么区别？

两者在核心规格上高度一致：128Mbit容量、133MHz时钟频率、2.7V至3.6V工作电压、SOP-8-208mil封装、工业级温度范围。主要区别在于订购后缀和包装形式。“R”后缀通常代表编带包装（Tape & Reel），而基础型号可能对应管装或其他包装形式。在电气性能和功能上，两者可以直接互换，选型时根据生产线的贴装方式选择对应包装即可。

Q2：该器件的四路I/O模式如何实现532Mbit/s的数据速率？

GD25Q128ESIGR在四路SPI模式下，利用四条数据线（I/O0至I/O3）并行传输数据。在133MHz时钟频率下，每个时钟周期可传输4位数据，因此等效数据传输速率为133MHz × 4 = 532Mbit/s。这一速率显著高于标准SPI的单线传输，适合需要快速加载大块固件或执行XIP代码的应用。双路模式则利用两条数据线，速率为266Mbit/s，是速度与引脚资源的折中方案。

Q3：GD25Q128ESIGR是否支持XIP就地执行？需要主控哪些支持？

是的，NOR Flash的结构天然适合XIP。实现XIP需要主控制器（MCU或处理器）具备内存映射的SPI或Quad SPI外设。将GD25Q128ESIGR连接至控制器的SPI接口，并在控制器中配置内存映射模式后，CPU即可像访问内部Flash一样从外部NOR Flash取指执行。需要注意配置正确的等待周期以匹配133MHz时钟下的读取时序，并根据PCB走线延迟调整采样窗口。

Q4：该器件的工业级温度范围是否满足我的应用需求？

GD25Q128ESIGR的工作温度范围为-40°C至+85°C，覆盖了绝大多数工业控制、网络通信和车载辅助电子场景的环境要求。如果您的应用涉及更严苛的温度条件（如发动机舱或户外暴露设备，需要-40°C至+105°C或+125°C），建议选择兆易创新同系列中温度等级更高的车规或扩展工业级型号。选型时应以实际设备内部的环境温度（而非外部环境温度）作为判断依据。

Q5：如何确认GD25Q128ESIGR的供货稳定性和产品状态？

该型号当前产品生命周期状态为Active（量产中），适合新设计导入和长期维护项目。深圳市粤科源兴科技有限公司作为GigaDevice兆易创新代理商，长期稳定供应GD25Q128ESIGR原厂正品，目前该型号我司备有充足现货，可支持从研发样品验证、小批量试产到规模量产的各阶段需求。欢迎随时联系我们确认实时库存和最新报价。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为GigaDevice兆易创新代理商，专业供应GD25Q128ESIGR等全系列兆易创新存储产品。我司GD25Q128ESIGR常备现货，可支持当天或次日发货，为您提供原厂正品和具有竞争力的价格。

我们还可协助您进行NOR Flash选型对比（容量、封装、温度等级匹配）、XIP配置指导以及PCB布局建议等技术咨询。无论您需要单件样品、剪切带还是整盘编带批量采购，深圳市粤科源兴科技有限公司都将以可靠的原厂品质和高效的交付服务，助力您的嵌入式项目顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
