在工业控制、汽车电子和分布式电源系统中，输入电压往往在宽范围内波动，从电池供电的低电压到工业母线的36V甚至更高的瞬态电压，都对电源转换器提出了严苛的耐压要求。MPS（芯源系统）推出的MP9943GQ-Z，正是一款内置功率MOSFET的高频同步整流降压开关变换器。它以4V至36V的连续宽工作输入电压范围、3A峰值输出电流能力、85mΩ/55mΩ低导通阻抗内部MOSFET以及410kHz开关频率，为宽输入电压应用提供了紧凑、高效且可靠的电源解决方案。

作为专业半导体元器件供应商，深圳市粤科源兴科技有限公司为您带来MP9943GQ-Z的深度产品介绍，并提供稳定现货供应，助力您的电源设计高效落地。

一、产品概述

MP9943GQ-Z是MPS（Monolithic Power Systems，芯源系统）推出的高频同步整流降压开关模式转换器，属于MP9943系列中的卷带包装版本。该器件内部集成了高侧和低侧功率MOSFET，采用同步整流架构，在宽输入电压范围内可实现3A峰值输出电流，具有出色的负载和线性调节性能。

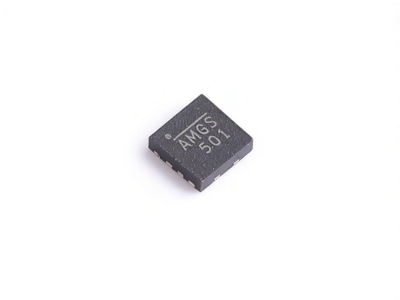

MP9943GQ-Z采用节省空间的QFN-8（3mm×3mm）封装，最大限度地减少了现有标准外部元器件的使用数量。其4V至36V的连续宽工作输入电压范围，使其能够直接应对工业24V母线、汽车12V/24V电池系统以及各类分布式电源架构的输入需求。电流模式控制架构提供了快速瞬态响应，并使环路补偿更加容易稳定。全方位保护功能包括过流保护（带自动恢复）和过温关断保护，确保系统在各种异常工况下的安全运行。

关键特性一览：

·        宽输入电压范围：4V至36V连续工作，适合工业与汽车应用

·        3A峰值输出电流：满足中等功率负载需求

·        内置低导通阻抗MOSFET：85mΩ/55mΩ，降低导通损耗

·        高效同步工作模式：全负载范围内保持高效率

·        410kHz开关频率：支持200kHz至2.2MHz外部时钟同步

·        高占空比能力：适用于汽车冷车启动等低压差场景

·        内部节电模式：轻载效率优化

·        内部软启动：限制启动浪涌电流

·        电源正常指示（Power Good） ：便于系统电源时序管理

·        全面保护：过流保护（自动恢复）、过温关断保护

·        超小封装：QFN-8（3mm×3mm），节省PCB面积

二、工作原理

MP9943GQ-Z的核心是一个电流模式控制的同步降压转换器。其工作过程可以分为功率转换、控制环路和保护机制三个层面来理解。

功率转换层面：芯片内部集成了一个高侧功率MOSFET和一个低侧功率MOSFET，构成完整的同步降压半桥拓扑。高侧MOSFET的导通电阻典型值为85mΩ，低侧MOSFET为55mΩ，低导通阻抗有效降低了功率级损耗，提高了转换效率。当高侧MOSFET导通时，输入电压通过电感和输出电容向负载供电，电感电流上升；当高侧MOSFET关断后，低侧MOSFET同步导通，为电感电流提供续流通路，替代了传统非同步方案中的肖特基二极管，显著降低了续流损耗。这种同步整流架构使得MP9943GQ-Z在宽负载范围内都能保持较高的转换效率。

控制环路层面：器件采用峰值电流模式控制架构。内部误差放大器将反馈电压与0.8V基准电压进行比较，输出误差信号与电感电流采样信号进行比较，从而决定高侧MOSFET的关断时刻。电流模式控制具有两个显著优势：一是提供快速的负载瞬态响应，当负载电流突变时，电感电流信息能够被即时感知并调整占空比；二是简化了环路补偿设计，使系统在宽输入电压和输出电压范围内都能保持稳定。开关频率为410kHz，同时支持通过外部时钟在200kHz至2.2MHz范围内同步，方便在多路电源系统中统一开关频率，避免拍频干扰。

保护机制层面：MP9943GQ-Z集成了全面的保护功能。过流保护采用逐周期限流方式，当检测到电感电流超过阈值时立即关断高侧MOSFET，若故障持续则进入打嗝模式（Hiccup），周期性尝试重启，故障消除后自动恢复正常工作。过温关断保护在芯片结温超过安全阈值时关断输出，待温度降低后自动恢复。此外，内部软启动功能在启动时以受控斜率建立输出电压，有效抑制启动浪涌电流，避免输入电源跌落。电源正常指示（Power Good）引脚为开漏输出，当输出电压达到调节范围时输出高电平，便于系统实现电源时序控制和故障监控。

MP9943GQ-Z支持100%占空比工作模式。当输入电压下降接近输出电压时（如汽车冷车启动时电池电压大幅跌落），高侧MOSFET可以保持持续导通状态，使输出电压尽可能维持稳定，这一特性对于汽车电子应用尤为重要。

三、详细技术参数

四、核心应用场景

1. 工业自动化与分布式电源系统

工业PLC、远程I/O模块和现场仪表通常采用24V直流母线供电，需要降压为5V、3.3V或1.8V为控制器、传感器和通信接口供电。MP9943GQ-Z的4V至36V宽输入范围可直接连接24V母线，3A输出能力满足中等功率负载需求，无需额外的前级降压。其电流模式控制带来的快速瞬态响应，能够适应工业负载的快速变化。在分布式电源架构中，MP9943GQ-Z可作为负载点（POL）转换器，直接从高压母线降压至所需电压。

2. 汽车电子与冷车启动应用

汽车蓄电池标称12V，但冷车启动时电压可能暂时跌落至6V甚至更低。MP9943GQ-Z支持4V的最低输入电压和高占空比工作模式，使其能够在冷车启动期间维持输出电压稳定，确保车载信息娱乐系统、ADAS传感器和车身控制模块不因电压跌落而复位。同时，36V的最大输入电压能够承受汽车抛负载等瞬态过压事件，无需额外的过压保护电路。宽工作温度范围（-40°C至+125°C）满足汽车电子的环境要求。

3. 网络通信与路由设备

路由器、交换机和光模块设备通常使用12V或24V直流输入，需要为处理器、内存和网络接口提供多路电源轨。MP9943GQ-Z的410kHz开关频率允许使用小尺寸电感和电容，适合高密度通信板卡设计。电源正常指示（Power Good）功能可用于实现多路电源的上电时序管理，确保FPGA、ASIC等器件按正确顺序上电。

4. 分布式电源架构与中间总线转换

在采用中间总线架构（IBA）的系统中，前端AC/DC或DC/DC变换器产生12V或24V中间总线电压，再由各板卡的负载点转换器降压至芯片所需的低电压。MP9943GQ-Z作为POL转换器，能够从中间总线直接降压，减少中间转换级，提高系统整体效率并降低线缆损耗。其3mm×3mm的超小封装特别适合高密度板卡设计。

5. 消费电子与机顶盒

在机顶盒、智能电视和网络摄像头等消费电子设备中，电源适配器通常输出12V，需要转换为5V和3.3V为系统和外设供电。MP9943GQ-Z的高效率和紧凑封装使其成为这些应用的理想电源方案。内部节电模式在轻载时降低开关频率，有助于满足能效标准要求。

五、FAQ 常见问题解答

Q1：MP9943GQ-Z的输入电压范围是4V至36V，为什么搜索结果显示有30V的标注？

MP9943GQ-Z的官方规格为4V至36V连续工作输入电压范围。部分分销商页面显示的“30V”可能是该型号早期版本或不同测试条件下的标注。设计时应以MPS官方数据手册为准，按照4V至36V的规格进行设计。如果应用输入电压接近或超过36V，建议在输入端增加TVS管或钳位电路以抑制瞬态过压。

Q2：MP9943GQ-Z的3A输出是持续电流还是峰值电流？

MP9943GQ-Z标称的3A为峰值输出电流。在持续工作条件下，实际可输出的最大电流取决于输入电压、输出电压、环境温度和PCB散热条件。在良好的散热设计和合理的电感选择下，该器件可以持续输出接近3A的电流。对于需要更大电流的应用，可以考虑多相并联或选用MPS更高电流等级的型号。

Q3：外部时钟同步功能如何使用？

MP9943GQ-Z支持通过SYNC引脚接收外部时钟信号，同步频率范围为200kHz至2.2MHz。将SYNC引脚连接至外部时钟源即可实现同步。在多路电源系统中，使用统一的外部时钟可以避免各转换器之间的拍频干扰，减少输入纹波和EMI。如果不需要同步，将SYNC引脚接地即可使器件工作在内部410kHz标称频率。

Q4：电源正常指示（Power Good）功能如何工作？

Power Good（PG）引脚为开漏输出。当输出电压达到调节范围的设定阈值时，PG引脚输出高阻态（需外接上拉电阻至逻辑电源）；当输出电压低于阈值或发生故障时，PG引脚被拉低。该功能可用于系统电源时序控制、故障上报和复位信号生成。在多路电源系统中，可以将各路的PG信号进行逻辑组合，确保所有电源都稳定后才释放系统复位。

Q5：MP9943GQ-Z与MP9943AGQ-Z有什么区别？

MP9943AGQ-Z是MP9943系列中的另一个版本，两者的核心功率规格基本一致（36V输入、3A输出）。主要区别在于特定电气参数的微调或功能配置的差异。具体差异建议参考MPS官方数据手册中的订购信息进行确认。一般情况下，两者可以在大多数应用中互换使用，但建议根据实际项目需求核对关键参数。

Q6：MP9943GQ-Z的供货情况如何？

深圳市粤科源兴科技有限公司作为专业的半导体元器件供应商，长期稳定供应MP9943GQ-Z原厂正品，目前该型号保持充足现货库存，可支持快速发货。我们可提供样片测试、参考设计和技术选型建议等配套服务。欢迎随时联系我们获取最新报价和技术资料。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司专业供应MPS（芯源系统）MP9943GQ-Z等全系列电源管理产品。我司MP9943GQ-Z常备现货，可支持当天或次日发货，满足您从研发样品验证、小批量试产到规模量产的各阶段需求。

我们不仅提供原厂正品和具有竞争力的价格，还可协助您进行电源方案选型、电感与电容参数计算以及PCB布局建议等技术咨询。无论您需要单件样品、剪切带还是整盘卷带采购，深圳市粤科源兴科技有限公司都将以可靠的产品品质和高效的交付服务，助力您的电源设计顺利推进。

欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
