在高速数字电路设计中，DDR SDRAM内存接口的电源完整性直接关系到系统的稳定性和信号质量。随着DDR4/5等新一代内存技术对VTT终端电压精度的要求日益严苛，选择一颗瞬态响应快、灌/拉电流能力强且设计简洁的终端稳压器，成为硬件工程师保障信号完整性的重要一环。TI德州仪器推出的TPS51200DRCR正是这样一款高度集成的DDR终端稳压器，以出色的Sink/Source能力、精准的电压输出和极简的外围电路，成为嵌入式系统、通信设备与工业控制主板的主流VTT电源方案。
作为TI德州仪器授权代理商，深圳市粤科源兴科技有限公司为您带来TPS51200DRCR的深度产品介绍，并提供大量原装现货，助力您的项目快速落地。
一、产品概述
TPS51200DRCR是一款专为DDR内存终端电压（VTT）设计的灌/拉（Sink/Source）线性稳压器。它在单个芯片内集成了高精度运算放大器和功率MOSFET，可将内存供电电压VDDQ的一半精准输出为VTT，提供最高3A的连续灌/拉电流，满足DDR/DDR2/DDR3/DDR3L/LPDDR3/LPDDR4等内存总线的终端电阻网络供电需求。VTT输出精度控制在±20mV以内，VTTREF参考电压精度高达±0.8%，完全符合JEDEC内存标准。
核心亮点：
双向电流能力：可同时提供和吸收3A电流，完美适配DDR总线终端电阻的动态负载特性。
双路输出：VTT（主终端电压） + VTTREF（高精度参考电压），一颗芯片解决两种电源需求。
S3睡眠支持：通过SLP_S3引脚实现低功耗睡眠状态控制，降低系统待机功耗。

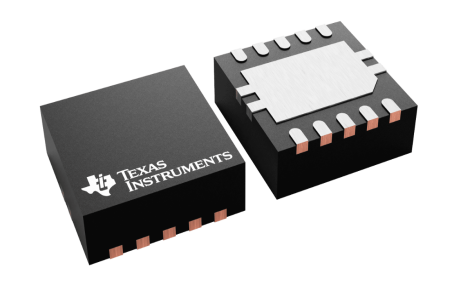

紧凑封装：3mm×3mm VSON-10封装，带可湿性侧翼，方便自动光学检测。
全保护功能：集成过流保护（OCP）和热关断（TSD），确保系统安全。
二、工作原理
在DDR内存接口中，地址、命令和控制信号线通常采用上拉到VTT的终端电阻结构。当信号从高电平翻转到低电平时，电流会从终端电阻流向VTT稳压器输出端（灌电流）；反之，信号从低变高时，VTT需要向终端电阻提供电流（拉电流）。传统LDO只能提供单向电流输出，无法应对这种双向变化的负载特性。
TPS51200DRCR采用独特的推挽式线性稳压架构，内部功率级既能向外部负载供电，也能吸收从负载回流的电流，从而在双向电流跳变时始终将VTT电压维持在VDDQ/2。VTT输出端通常连接远程感测引脚（VTTSNS），可通过开尔文走线直接感测负载端实际电压，有效补偿PCB走线压降，进一步提高远端芯片的实际供电精度。
此外，VTTREF输出为内存颗粒提供高精度参考电压（VREF），仅需一只小电容进行旁路，不承担大电流输出，从而保证参考电平的长期稳定性。器件还内置软启动功能，在启动时以固定斜率建立输出电压，避免上电冲击。
三、详细技术参数
| 参数项 | 规格 |
|---|---|
| 产品型号 | TPS51200DRCR |
| 功能 | 灌/拉电流DDR终端线性稳压器 |
| VDDQ输入电压 | 1.1V 至 3.5V |
| VLDOIN偏置电压 | 2.375V 至 5.5V |
| VTT输出电压 | VDDQ/2，精度±20mV |
| VTTREF输出电压 | VDDQ/2，精度±0.8% |
| VTT灌/拉电流能力 | 连续 ±3A |
| VTTREF输出电流 | ±10mA |
| 过流保护阈值 | 4.5A（典型值） |
| 软启动时间 | 约 1ms |
| PGOOD指示 | VTT在标称值±10%以内 |
| 控制接口 | EN（使能）、SLP_S3（睡眠模式控制） |
| 保护功能 | 过流保护、热关断、欠压锁定 |
| 工作温度范围 | -40°C 至 +85°C |
| 封装类型 | VSON-10（3.00mm × 3.00mm），可湿性侧翼 |
| 环保标准 | RoHS，无铅绿色封装 |
四、典型应用场景
1. 嵌入式主板与单板计算机
无论是x86工业主板还是ARM架构的嵌入式核心板，DDR内存的VTT供电都是基础需求。TPS51200DRCR仅需少量MLCC电容即可组成完整的VTT电源方案，大幅节省PCB空间。VTTREF输出可直接驱动内存插槽的VREF引脚，省去传统的电阻分压器，降低功耗和温漂。
2. 通信设备与网络交换机
路由器、交换机、基站等通信设备通常搭载多片DDR3/DDR4内存颗粒，总线位宽大、负载重。TPS51200DRCR出色的3A双向电流能力与远程感测功能，能保证远端颗粒的VTT电压不跌落，显著改善信号眼图，降低误码率。同时，睡眠模式支持S3待机，助力通信设备节能降耗。
3. FPGA加速卡与工业视觉
FPGA系统大量使用DDR4内存作为高速数据缓存。TPS51200DRCR可快速响应FPGA突发读写时的VTT电流瞬变，确保终端电压跌落在JEDEC允许范围内，保障数据传输可靠性。其高精度VTTREF输出也有助于维持稳定的信号参考中点。
4. 数字电视、机顶盒等消费电子
在大批量消费类产品中，成本与可靠性是关键考量。TPS51200DRCR简洁的外围电路和紧凑封装使其成为数字电视主板DDR供电的理想选择，在保证性能的同时降低BOM成本。
五、FAQ 常见问题解答
Q1：TPS51200DRCR与普通LDO有什么不同？为什么不能直接用LDO给VTT供电？
普通LDO只能向外提供电流，无法吸收电流。DDR总线终端电阻在工作时会有电流来回流动（灌入和拉出），普通LDO在吸收电流时输出电压会显著升高，脱离VDDQ/2的精度要求。TPS51200DRCR内置推挽式输出级，可双向流过3A电流，专门解决这一痛点。
Q2：TPS51200DRCR支持哪些DDR类型？
只要VDDQ电压在1.1V至3.5V之间，均可使用。涵盖DDR（2.5V）、DDR2（1.8V）、DDR3/DDR3L（1.5V/1.35V）、DDR4（1.2V）、LPDDR3/LPDDR4（1.2V/1.1V）等。对于DDR5，需确认VDDQ是否在该范围内（通常为1.1V），可继续使用。
Q3：如何通过TPS51200DRCR实现S3睡眠模式？
将SLP_S3引脚连接至系统的睡眠控制信号。当此引脚被拉低时，VTT输出进入高阻状态，仅保留VTTREF输出，内存进入自刷新模式，显著降低系统待机功耗。当SLP_S3恢复高电平后，VTT自动恢复至正常电压。
Q4：输出电容如何选择？
VTT输出端推荐使用两个22μF或一个47μF的X5R/X7R MLCC电容，确保瞬态响应和环路稳定。VTTREF输出端接0.1μF至0.22μF电容即可。TI设计对电容ESR不敏感，无需特殊低ESR电容。
Q5：TPS51200DRCR的“DRC”封装后缀有什么优势？
DRC代表10引脚VSON封装，并且带有可湿性侧翼（Wettable Flank）工艺。这允许焊点在自动光学检测（AOI）时直接查看侧边爬锡情况，大大提高生产焊接质量的可检测性，尤其适合汽车电子和工业产品的高可靠性要求。
六、现货供应与采购支持
深圳市粤科源兴科技有限公司是TI德州仪器授权代理商，长期稳定供应TPS51200DRCR原厂正品，目前该型号拥有充足的现货库存，可为客户提供快速发货服务。我们同时配备资深FAE技术团队，可提供参考设计、BOM优化、信号完整性仿真等技术支持，协助您解决DDR电源设计中的各种挑战。
无论您是研发阶段的样品申请、小批量试产，还是大规模量产订单，我们都将提供极具竞争力的价格和灵活的交货方案。欢迎广大工程师和采购人员与我们联系，获取最新报价、技术资料或免费样品。
