在机器人、无人机、高端云台以及增强现实等对姿态和运动精度有极致要求的应用场景中，惯性测量单元（IMU）的性能直接决定了系统的控制精度和用户体验。低噪声、高抗振、微小的零偏不稳定性成为衡量IMU核心能力的关键指标。TDK集团旗下的InvenSense推出的ICM-42688-P正是这样一款旗舰级6轴MEMS惯性测量单元，凭借业界领先的噪声密度、卓越的抗振动灵敏度和全温范围高稳定性，为下一代运动感知系统提供了理想的传感器平台。

作为TDK InvenSense授权代理商，深圳市粤科源兴科技有限公司为您带来ICM-42688-P的深度产品介绍，并提供大量原装现货，助力您的运动感知方案快速落地。

一、产品概述

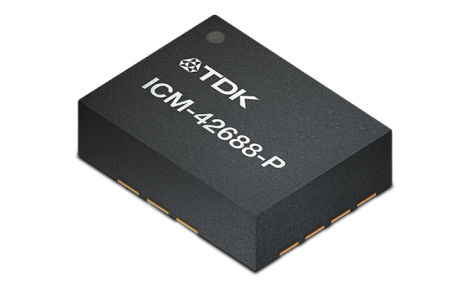

ICM-42688-P是一款高性能、低功耗的6轴MEMS惯性测量单元，内部集成了一个3轴加速度计和一个3轴陀螺仪。该器件基于InvenSense先进的MEMS技术平台，采用3mm×3mm×0.75mm LGA-14小型封装，在保持紧凑体积的同时实现了超低的噪声水平：陀螺仪噪声密度低至0.0028 dps/√Hz，加速度计噪声密度低至70μg/√Hz，且具有极低的全温零偏漂移。器件支持SPI和I²C双通信接口，内置FIFO缓冲区，并提供多种可编程中断功能，适用于对运动检测精度和实时性要求严苛的高端应用。

关键特性一览：

• 6轴集成：3轴加速度计 + 3轴陀螺仪

• 超低噪声：陀螺仪0.0028 dps/√Hz，加速度计70μg/√Hz

• 宽量程：加速度计±2/±4/±8/±16g，陀螺仪±15.6/±31.2/±62.5/±125/±250/±500/±1000/±2000/±4000dps

• 高抗振性：通过特殊的MEMS结构和数字滤波，有效抑制高频振动耦合

• 全温偏置稳定性：陀螺仪零偏不稳定性典型值0.0035dps，加速度计零偏不稳定性典型值0.04mg

• 低功耗模式：支持多种电源模式，6轴工作电流低至0.52mA

• 先进功能：支持高通滤波器、运动唤醒、倾斜检测、计步器等片上算法

• 紧凑封装：2.5mm×3mm×0.75mm LGA-14，与ICM-42670/ICM-42605等引脚兼容

• 通信接口：SPI（最高24MHz）和I²C（最高1MHz）

二、工作原理

ICM-42688-P的工作原理基于MEMS（微机电系统）技术，通过片上集成的陀螺仪和加速度计两大传感模块，实时感知物体的角速度和线性加速度。

陀螺仪部分：基于科里奥利效应，MEMS陀螺仪内部包含一个持续振动的机械质量块。当载体绕某轴旋转时，质量块会受到与旋转角速度成正比的科里奥利力作用，产生垂直于振动方向和平面的位移。位移量由电容式检测电路转换为电信号，经放大、解调和滤波后，输出与角速度成正比的模拟电压，再通过16位ADC转换为数字信号。ICM-42688-P特有的MEMS结构设计可有效分离外部线性振动和真实角运动，结合片内数字滤波器，显著降低高频振动引入的陀螺仪测量误差。

加速度计部分：加速度计基于差分电容检测原理。MEMS微加工形成的悬臂梁-质量块结构，在受到外部加速度作用时，质量块会偏离平衡位置，导致差分电容发生变化。电容变化量与加速度成正比，经前端电荷放大器转换、模数变换以及温度补偿后，获得高精度的加速度数字输出。ICM-42688-P采用差分架构和对称布局，对共模干扰和机械应力具有高度抑制能力，可在振动机器人或无人机环境下提供干净的加速度数据。

采集到的陀螺仪和加速度计原始数据可通过高速SPI或I²C接口传输给主处理器。片内还集成了2KB的FIFO缓冲区，支持批量数据读取，显著降低主控的唤醒频次和整体系统功耗。此外，器件内置APEX运动处理功能，可独立运行计步器、运动检测、倾斜识别和手势唤醒等算法，无需主处理器持续参与运算。

三、详细技术参数

四、核心应用场景

1. 机器人姿态与导航

在轮式/足式机器人和AGV自主导航小车中，IMU是实现姿态估计、航向推算和运动控制的基石。ICM-42688-P的超低陀螺仪噪声和极低零偏不稳定性，使姿态融合算法能够在长时间运行中保持高精度，减少对外部GPS或视觉传感器的依赖。高抗振特性确保其在电机运行和地面不平导致的持续振动下，仍然输出稳定可靠的角速度和加速度数据。

2. 无人机与飞行控制器

多旋翼、固定翼和垂直起降无人机对姿态稳定和导航精度要求极高。ICM-42688-P的4000dps满量程陀螺仪可覆盖高动态飞行动作，8kHz带宽和最高32kHz ODR使得飞控系统能够以极低延迟响应角运动变化。同时，超低噪声特性显著提升了姿态融合中陀螺仪数据的置信度，使飞行更加平稳顺滑。

3. 云台稳定器与摄影器材

手持云台、车载稳定器和专业电影摄影机中的电子防抖系统对IMU的噪声和稳定性极为敏感。ICM-42688-P的低噪声陀螺仪和加速度计可将微小的手部抖动或不规则运动精确捕捉，并通过快速通信接口传递给云台控制MCU，实现毫秒级补偿响应，从而获得平滑稳定的画面输出。

4. 增强现实（AR）与虚拟现实（VR）

在AR/VR头显和手柄中，IMU数据与视觉传感器融合，用于头部和手部的高精度定位追踪。ICM-42688-P的高ODR、低延迟和低噪声特性，可有效减少动态模糊和运动眩晕感，为用户提供沉浸且舒适的交互体验。

5. 可穿戴运动分析与健康监测

在高端智能手表、运动跟踪器和康复训练设备中，ICM-42688-P内置的计步器、运动唤醒和倾斜检测等APEX算法，可自主完成运动状态的持续监测，主控仅在动作变化或有统计需要时才唤醒，从而大幅降低系统功耗。高精度加速度计则能够精确捕捉细微的肢体运动，为运动分析和姿态评估提供高质量数据。

五、FAQ 常见问题解答

Q1：ICM-42688-P与ICM-42670-P有什么区别？

两者均属于InvenSense高性能6轴IMU产品线，但ICM-42688-P在噪声密度、零偏不稳定性等核心指标上更优。具体来说，ICM-42688-P的陀螺仪噪声密度为0.0028 dps/√Hz，优于ICM-42670-P的0.0038 dps/√Hz，适合对运动检测精度要求更苛刻的高端应用场景。两者封装引脚兼容，可以直接升级。

Q2：如何从ICM-42605或ICM-20689迁移到ICM-42688-P？

ICM-42688-P与ICM-42605和ICM-20689在封装尺寸和引脚排列上保持兼容，但寄存器映射和部分配置参数有所差异。建议使用InvenSense提供的驱动库和迁移指南，替换初始化代码并进行性能验证。硬件层面一般无需改动，可直接替换。

Q3：ICM-42688-P的SPI和I²C接口如何选择？

SPI接口最高速率可达24MHz，适合要求高数据传输带宽和低延迟的应用（如无人机、云台）；I²C接口最高速率1MHz，引脚数更少，适合空间紧凑、数据传输量相对较低的可穿戴和物联网设备。具体通过芯片引脚的硬件连接来选择接口模式。

Q4：在振动环境下如何进行数据处理和滤波器设置？

ICM-42688-P提供了内置的高通滤波器和低通滤波器，可通过寄存器配置截止频率。对于存在高频振动的场景（如无人机和机器人），建议启用陀螺仪的高通滤波器以去除机械振动引入的低频漂移，同时选择合适的低通滤波器带宽抑制噪声。此外，利用FIFO批量读取和外部姿态解算滤波（如互补滤波、Kalman滤波）也能进一步提升数据质量。

Q5：ICM-42688-P如何实现低功耗设计？

器件支持多种低功耗模式，可将6轴工作电流降至0.52mA。结合内部FIFO缓冲和APEX运动算法，系统MCU可长时间保持休眠，仅在FIFO满或检测到特定运动事件时才唤醒进行数据读取和算法运算，显著降低整体系统功耗，延长电池寿命。

Q6：ICM-42688-P的供货情况如何？

深圳市粤科源兴科技有限公司是TDK InvenSense授权代理商，长期稳定供应ICM-42688-P原厂正品，目前该型号拥有充足的现货库存。我们可提供样片测试、参考设计、驱动移植及姿态算法建议等全方位技术支持。欢迎广大工程师和采购人员联系我们获取最新报价或申请免费样品。

六、现货供应与采购支持

深圳市粤科源兴科技有限公司作为TDK InvenSense授权代理商，专注为机器人、无人机、云台、增强现实及可穿戴设备等领域客户提供ICM-42688-P等全系列TDK InvenSense传感器产品。ICM-42688-P我司现已有大量现货储备，支持当日/次日发货，满足您从研发打样到批量生产的需求。

我们以原厂直供的品质、极具竞争力的价格、灵活的交货周期以及专业的FAE技术支持，协助您优化传感器方案、降低系统功耗、加快产品上市。无论您需要样品评估、小批量试产还是长期稳定供应合作，深圳市粤科源兴科技有限公司都是您值得信赖的合作伙伴。

欢迎随时联系我们获取实时报价、产品手册或申请免费样品，我们期待与您携手打造新一代高性能运动感知产品。
