在工业自动化、家电控制以及嵌入式系统设计中，常常需要用微控制器的逻辑电平信号去驱动继电器、小型电机、大功率LED等高压大电流负载。然而MCU的I/O口驱动能力有限，通常仅为几毫安到十几毫安，直接驱动这类负载极易导致引脚损坏。TI德州仪器的ULN2003ADR正是为解决这一痛点而设计的七通道高电压大电流达林顿晶体管阵列，凭借每路500mA的灌电流能力、最高50V的输出耐压以及内置续流二极管，成为全球工程师最常用的接口驱动芯片之一。
作为TI德州仪器授权代理商，深圳市粤科源兴科技有限公司为您带来ULN2003ADR的深度产品介绍，并提供大量原装现货，助力您的驱动方案稳定运行。
一、产品概述

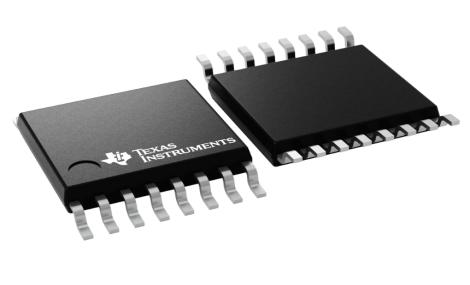

ULN2003ADR是TI推出的七路NPN达林顿晶体管阵列，采用16引脚SOIC封装，属于ULN200x系列中应用最广泛的型号。每个通道由两级NPN晶体管组成达林顿结构，具备极高的电流增益，输入兼容TTL和5V CMOS逻辑电平，可直接连接微控制器、FPGA、CPLD等低压逻辑电路。输出端最高耐压50V，单通道最大灌电流500mA，且所有输出端均内置了续流二极管，用于吸收感性负载关断时产生的反电动势，大大简化了继电器、电磁阀等感性负载的驱动电路设计。
关键特性一览：
· 七路独立达林顿通道，每路集电极开漏输出
· 单通道灌电流高达500mA，峰值电流可达600mA
· 输出电压最高50V，可驱动高压负载
· 输入兼容TTL/5V-CMOS，可直接连接3.3V或5V逻辑
· 内置续流二极管，适合驱动继电器、电磁阀等感性负载
· 输入与输出引脚相对排列，PCB布局简洁方便
· 16引脚SOIC窄体封装（ULN2003ADR），适合自动化生产
二、工作原理
ULN2003ADR内部由七个完全独立的达林顿单元构成。每个达林顿单元将两级NPN晶体管级联：前一级晶体管的发射极直接耦合到后一级的基极，电流放大倍数为两级晶体管电流增益的乘积，通常在1000倍以上。因此，只需要从输入端汲取极小的基极电流（典型值0.93mA），即可驱动输出端数百毫安的灌电流，从而实现了以微小逻辑信号控制大功率负载的能力。
输入侧内置2.7kΩ基极电阻，允许直接连接逻辑电平而不必额外限流。输出侧为集电极开漏结构，负载必须接在输出引脚与正电源之间。当输入为高电平时，达林顿管导通，电流从负载经过输出管流入GND，负载得电工作；当输入为低电平时，达林顿管截止，输出呈高阻态，负载断电。由于所有通道发射极均在内部连接至芯片公共GND引脚，所有输出电流都汇流到此引脚，因此必须保证PCB的GND铜皮足够宽，以承载全部通道同时导通时的总电流。
感性负载（如继电器线圈、电磁阀）在关断瞬间会产生反向感应电压，极易击穿驱动晶体管。ULN2003ADR在每路输出与公共端（COM）之间集成了续流二极管，只需将COM引脚接至感性负载的正电源轨，即可为反电动势提供续流回路，保护芯片和电路。
三、详细技术参数
参数项 | 规格 |
产品型号 | ULN2003ADR |
通道数 | 7路达林顿对 |
单通道最大灌电流 | 500mA（峰值600mA） |
总最大灌电流 | 由功耗限制，通常合计不超过2.5A |
输出电压（VCE） | 最高50V |
输入电压 | 最高30V |
输入电流 | 推荐1mA至10mA，典型值0.93mA（@VI=3.85V） |
输入兼容性 | TTL、5V CMOS、3.3V CMOS（需确认高电平阈值） |
达林顿增益（hFE） | 典型值1000 |
输入电阻（内置） | 2.7kΩ |
输出漏电流 | 最大100μA（@VCE=50V，Tamb=25℃） |
饱和压降（VCE(sat)） | 典型0.9V（@IC=100mA），最大1.6V（@IC=350mA） |
内置续流二极管 | 反向耐压50V，正向电流500mA |
工作温度范围 | -40℃ 至 +85℃ |
封装类型 | SOIC-16窄体（9.9mm×3.9mm） |
包装方式 | 卷带包装（后缀R），2500pcs/卷 |
环保标准 | RoHS，无铅 |
四、核心应用场景
1. 继电器与电磁阀驱动
这是ULN2003ADR最经典的应用。MCU的I/O口直接连接ULN2003输入引脚，输出引脚驱动继电器线圈。COM引脚接继电器电源正极，当输出关断时，线圈中的电感电流通过内部续流二极管回收到电源，无需外接任何保护二极管。一块芯片最多可同时驱动7路继电器，广泛应用于PLC输出模块、智能家居继电器板等场景。
2. 步进电机驱动
配合微控制器，ULN2003ADR可驱动5V/12V四相五线步进电机（如28BYJ-48减速步进电机）。四路达林顿通道分别控制四个绕组的通断，配合适当的相序即可实现电机的正反转与步进控制。Arduino等开发平台中大量使用ULN2003作为步进电机驱动板核心芯片，成为入门电机控制的首选方案。
3. LED大功率显示与照明
数码管、大功率LED灯条或灯泡需要的驱动电流远超MCU的I/O驱动能力。ULN2003ADR的500mA灌电流能力可轻松驱动多段大尺寸LED数码管或多颗高亮LED串联再串限流电阻的结构，实现动态扫描显示或照明控制。
4. 电平转换与逻辑扩流
在某些情况下，需要将低电压的逻辑信号（如3.3V）提升到更高的电压域（如12V或24V）来控制后续电路，或者需要增强信号的驱动能力。ULN2003可以兼作反相电平转换器和扩流器，将MCU的高电平转换为外设所需的低电平有效驱动信号，实现不同电压系统之间的可靠接口。
5. 打印机、自动售货机等工业设备
在点阵打印机打印头驱动、自动售货机货道电机控制等工控场合，常需要多路高压大电流驱动通道。ULN2003ADR的高集成度和内置保护二极管使其成为这类设备驱动板的标配芯片，有效降低器件数量和PCB面积。
五、FAQ 常见问题解答
Q1：ULN2003ADR是否支持3.3V MCU直接驱动？
ULN2003的输入端内置2.7kΩ电阻，输入高电平阈值通常在2V左右（典型值）。3.3V逻辑电平完全可以可靠触发，但建议选择输出高电平驱动能力较强的GPIO，或在输入与3.3V之间上拉一个电阻以保证高电平裕量。如果MCU是1.8V逻辑，则需额外电平转换。
Q2：为什么输出端要接续流二极管？ULN2003ADR内部已有二极管，还需要外加吗？
ULN2003ADR内部已在每个输出与COM引脚之间集成了续流二极管。只要将COM引脚接至感性负载的电源正极，即可实现续流保护，无需外接额外的二极管。这极大简化了电路，也是该芯片深受欢迎的重要原因之一。
Q3：七个通道可以全部同时以500mA工作吗？
不建议。虽然每个通道的额定电流为500mA，但全部通道同时满载工作时，芯片的总功耗（≈饱和压降×总电流）会迅速超过封装的热耗散能力，导致芯片过热甚至损坏。设计时应根据实际环境温度和PCB散热条件进行热计算，通常总持续电流控制在2.5A以内。
Q4：ULN2003ADR与ULN2003A有何不同？
功能上完全相同，后缀不同表示封装和包装的差异：ULN2003A通常指DIP-16直插封装，ULN2003ADR则是SOIC-16贴片封装并以卷带（Tape & Reel）形式出货。还有ULN2003ADRE4、ULN2003ADRG4等，仅表示无铅/绿色等级的不同，核心参数一致。
Q5：输出端可以直接驱动直流电机正反转吗？
不能。ULN2003只能单向导通（灌电流），无法提供H桥结构所必需的双向电流，因此无法单独实现直流电机的正反转控制。如果需要正反转，应采用专门的H桥驱动芯片，或使用双ULN2003配合继电器切换极性。步进电机可以驱动，因为其各绕组只需单向通断电即可实现旋转。
Q6：ULN2003ADR的供货情况如何？
深圳市粤科源兴科技有限公司是TI德州仪器授权代理商，长期稳定供应ULN2003ADR原厂正品，目前该型号拥有充足的现货库存。我们提供具有竞争力的价格和灵活的交货方式，并可配套供应板级设计选型建议，欢迎广大工程师和采购人员联系我们获取报价或免费样品。
六、现货供应与采购支持
深圳市粤科源兴科技有限公司作为TI德州仪器授权代理商，专注为工业控制、消费电子、物联网等领域客户提供ULN2003ADR等全系列TI产品原厂正品。ULN2003ADR我司长期备有大量现货，可当日或次日发货，满足您从样品验证到批量生产的全阶段需求。
我们拥有专业FAE团队，可提供外围电路设计建议、热仿真评估以及替代料推荐，帮助您缩短研发周期、降低BOM成本。不论您是小批量试产还是大规模采购，我们都将以原厂直供的品质、灵活的交期和具有竞争力的价格，助力您的产品快速推向市场。
欢迎随时联系深圳市粤科源兴科技有限公司获取最新报价和免费样品，我们期待与您建立长期合作。
