SEIKO精工S-5724系列设备旋转状态检测低功耗霍尔效应ic

SEIKO精工S-5724系列采用CMOS技术开发，是一种高精度霍尔IC，可在低电压下以高灵敏度，高速检测和低电流运行。 当S-5724系列检测到磁通密度的强度水平和极性变化时，输出电压就会变化。 将S-5724系列与磁铁配合使用可以检测各种设备中的旋转状态。通过使用小型SOT-23-3或超小型SNT-4A封装可以实现高密度安装。 由于具有高精度的磁特性，S-5724系列可以使操作在与磁体结合的系统中的分散较小。

 极性检测 : 交变检测

 磁性检测逻辑*1 : 检测S极时VOUT = "L" 检测S极时VOUT = "H"

 输出方式*1 : Nch开路漏极输出、CMOS输出

 磁性灵敏度 : BOP = 3.0 mT (典型值)

 电源电压范围 : VDD = 1.6 V ~ 3.5 V

 工作温度范围 : Ta =-40°C ~+85°C

 内置电源开 / 关控制电路 : 可延长电池的使用寿命 (仅限SNT-4A)

 无铅 (Sn 100%)、无卤素

 驱动周期 (消耗电流) *1 :

 tCYCLE = 50µs (IDD = 640.0 µA) (典型值)

 tCYCLE = 1.25 ms (IDD = 26.0 µA) (典型值)

 tCYCLE = 6.05 ms (IDD = 6.0µA) (典型值)

应用领域

数码相机

便携式游戏机

家用电器

SEIKO精工S-5724封装SOT-23-3  N沟道开路漏极输出产品

S-5724CNBL1-M3T1U             S-5724DNBL1-M3T1U

S-5724ENBL1-M3T1U

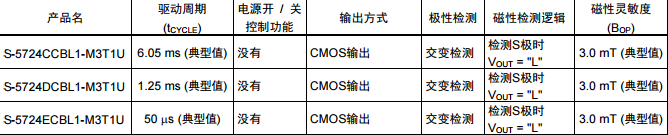

SEIKO精工S-5724封装SOT-23-3 CMOS输出产品

S-5724CCBL1-M3T1U          S-5724DCBL1-M3T1U

S-5724ECBL1-M3T1U

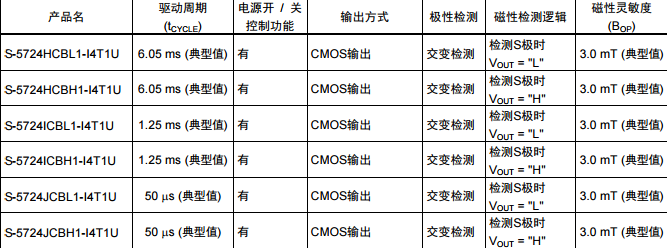

SEIKO精工S-5724封装SNT-4A CMOS输出产品

S-5724HCBL1-I4T1U                S-5724HCBH1-I4T1U

S-5724JCBH1-I4T1U                S-5724ICBH1-I4T1U

S-5724ICBL1-I4T1U                S-5724JCBL1-I4T1U
