SEIKO精工S-57M1系列交变检测低电流功耗hall霍尔效应IC芯片

SEIKO精工S-57M1系列是采用CMOS技术开发的高精度霍尔IC，具有高灵敏度，高速检测和低电流消耗的功能。当S-57M1系列检测到磁场强度时，输出电压会发生变化。 磁通密度和极性变化。 将S-57M1系列与磁铁一起使用可以检测各种设备中的旋转状态。 通过使用小型的SOT-23-3封装可以实现高密度安装。由于其高精度的磁特性，S-57M1系列可以使与磁体结合使用的系统中的操作分散变小。 在一般电子设备中，例如消费类电子产品，办公设备和通信设备。医疗设备或汽车设备中的产品，包括汽车音响，无钥匙进入和引擎控制单元，

 极性检测 : 交变检测

 磁性检测逻辑*1 : 检测S极时VOUT = "L" 检测S极时VOUT = "H"

 输出方式*1 : N沟道开路漏极输出、CMOS输出

 磁性灵敏度 : BOP = 3.0 mT (典型值)

 驱动周期 (消耗电流) : tCYCLE = 50μs (1400μA) (典型值)

 电源电压范围 : VDD = 2.7 V ~ 5.5 V

 工作温度范围 : Ta = -40°C ~ +125°C

 无铅 (Sn 100%)、无卤素*2

封装SOT-23-3

应用领域

电机

房屋设备

工业设备

SEIKO精工S-57M1封装SOT-23-3

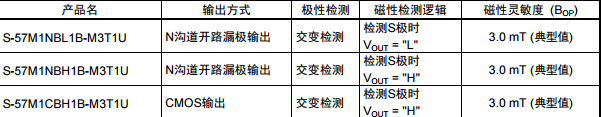

S-57M1NBL1B-M3T1U         S-57M1NBH1B-M3T1U

S-57M1CBH1B-M3T1U
