在电源管理、电池充放电、电机驱动以及各类绿色能源系统中，精确的电流检测是实现系统保护、效率优化和状态监控的基石。与传统的低侧电流检测相比，高侧检测方式能够直接监控电源总线电流，避免接地回路干扰，并能有效检测负载短路等故障。TI德州仪器推出的INA139NA/3K是一款高精度、宽电压范围的高侧电流分流监控器，以简洁的外围电路和灵活的输出增益设定，成为电源与驱动工程师实现精确电流测量的理想选择。
作为TI德州仪器授权代理商，深圳市粤科源兴科技有限公司为您带来INA139NA/3K的深度产品介绍，并提供大量原装现货，助力您的电流监控方案精准落地。
一、产品概述

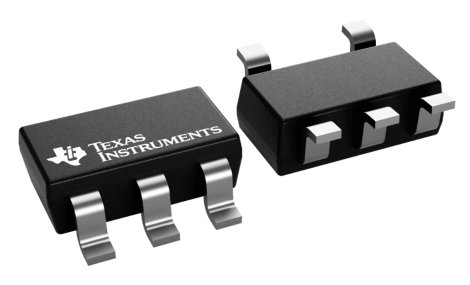

INA139NA/3K是TI推出的高侧电流分流监控器，属于INA139系列中的SOT-23-5封装型号。它检测外部分流电阻两端的微弱差分电压（通常在10mV至100mV量级），并将其转换为与电流成正比的输出信号。该器件采用独特的电流输出架构，跨导增益固定为1000μA/V，用户通过外接一只电阻即可自由设定输出电压范围，从而与ADC采样范围精准匹配。
关键特性一览：
• 高侧电流检测：共模电压范围2.7V至40V，兼容12V/24V/36V母线
• 固定跨导增益：1000μA/V（1mA/V），输出为高阻抗电流源
• 输出电压灵活可设：通过一只外部电阻将输出电流转换为电压，增益自由调节
• 高精度：最大失调电压±500μV，最大增益误差±0.5%（典型值）
• 低静态电流：典型值仅60μA，适合低功耗系统
• 宽温度范围：-40°C至+125°C，满足工业与汽车级应用
• 极小封装：SOT-23-5（2.9mm×1.6mm），节省PCB面积
• 卷带包装：后缀“/3K”表示每卷3000片，适合SMT量产
二、工作原理
INA139NA/3K基于电流分流检测原理。在被测电源线的高侧（即电源与负载之间的正极母线）串联一颗小阻值分流电阻（R_SHUNT），负载电流流过该电阻时产生一个与电流成正比的微小压降：V_SENSE = I_LOAD × R_SHUNT。
该差分电压加在器件的IN+与IN-引脚之间，经过内部精密运放和跨导放大级，被转换为一个输出电流I_OUT，其关系为：
I_OUT = V_SENSE × 1000μA/V
即跨导增益为1000μA/V。例如，V_SENSE=100mV时，I_OUT=100μA。
输出端（OUT引脚）外接一只电阻R_L到地，输出电流流经R_L形成最终电压输出：
V_OUT = I_OUT × R_L = (I_LOAD × R_SHUNT) × 1000μA/V × R_L
通过灵活选择R_SHUNT和R_L的值，用户可以将满量程电流映射到ADC的满量程输入电压范围内（例如3.3V或5V），从而最大化转换精度，同时将分流电阻上的功耗降至最低。
整个信号链路中，器件的高侧共模电压可达40V，意味着母线电压即便在瞬变和浪涌中也能够安全检测，无需额外保护。而输出为高阻抗电流源，允许输出引脚直接与后级ADC或比较器的输入电容并联，并具有良好的抗噪能力。
三、详细技术参数
参数项 | 规格 |
产品型号 | INA139NA/3K |
功能 | 高侧电流分流监控器（电流输出型） |
共模电压范围 | 2.7V 至 40V |
供电电压（V+） | 2.7V 至 40V（单电源） |
跨导增益 | 1000μA/V（典型值，±0.5%典型误差） |
输入失调电压 | ±500μV（最大值） |
增益误差 | ±0.5%（典型值），±2%（最大值） |
非线性度 | ±0.01%（典型值） |
静态电流 | 60μA（典型值） |
输出阻抗 | >10MΩ（典型值） |
带宽（-3dB） | 典型值440kHz（可调，取决于R_L及负载电容） |
工作温度范围 | -40°C 至 +125°C |
封装类型 | SOT-23-5（引脚：V+、IN+、IN-、OUT、GND） |
包装数量 | 3000pcs/卷（后缀/3K） |
环保标准 | RoHS，无铅 |
四、核心应用场景
1. 电源管理与DC/DC转换器
在服务器电源、通信电源和工业电源模块中，需要实时监控输出电流以实现均流、过流保护和效率统计。INA139的高侧检测方式直接监测电源总线，不干扰地平面，配合外部电阻可输出一个与电流成正比的电压信号，供MCU的ADC采样或与比较器配合实现快速硬件过流关断。
2. 电池充放电监控
在锂电池充电器、电动工具电池包和户外储能电源中，对充电和放电电流的精确测量是实现电量计（库仑计）、健康状态估算和过流保护的基础。INA139的极低失调电压保证了即使使用1mΩ级别的小阻值分流电阻，也能在轻载时获得足够的检测精度。其宽共模范围完美覆盖1节至多节串联电池组的电压。
3. 电机驱动与伺服控制
步进电机、直流有刷电机和BLDC驱动器中，需要对相电流或母线电流进行实时采样，用于电流环控制、堵转检测和短路保护。INA139的高速带宽（典型440kHz）支持PWM调制下的电流波形还原，其电流输出可经过简单的RC滤波后直接送至DSP或MCU的ADC，实现高保真的电流反馈。
4. 太阳能逆变器与MPPT控制器
在光伏系统中的最大功率点追踪（MPPT）控制需要精确测量太阳能面板的输出电流。INA139的高侧检测方案可安置在面板正极输出侧，方便与地隔离的电压采样电路协同工作，其宽温和高共模特性使得户外逆变器能够在严苛环境中长时稳定运行。
5. 工业自动化与测试测量
可编程逻辑控制器（PLC）模拟量输入模块、自动化测试设备中的电流采集通道等，均可利用INA139实现高精度、非侵入式的电流检测，配合多路复用器轻松扩展为多通道电流监控系统。
五、FAQ 常见问题解答
Q1：INA139NA/3K的分流电阻和输出电阻如何选取？
选取思路通常为：
确定最大负载电流 I_LOAD(max)；
选择分流电阻 R_SHUNT，使最大分流电压 V_SENSE(max) 通常在50mV至200mV之间，平衡功耗与信噪比；
根据所需的 V_OUT(max)（通常为ADC满量程输入电压，如3.3V），计算 R_L = V_OUT(max) / (V_SENSE(max) × 1000μA/V)；
验证 R_L 是否在推荐范围内，以及输出电流 I_OUT(max) 是否超过器件能力（典型值建议I_OUT < 10mA，避免自热）。
Q2：INA139与INA138有什么区别？
两者功能和参数几乎完全相同，主要区别在于引脚排列。INA138的引脚顺序为 OUT、GND、V+、IN+、IN-，而INA139则为 V+、IN+、IN-、OUT、GND。在PCB设计中不可直接替换，需重新布线。建议根据布局方便性选择。
Q3：输出端是否可以直接连接ADC？需要注意什么？
可以。INA139的输出为高阻抗电流源，需要在OUT与GND之间接电阻R_L转换为电压。ADC输入端与此电压节点连接。如果ADC输入为容性采样（如SAR型ADC），建议在ADC输入端并联一个电容（几百pF至nF级）并靠近ADC引脚放置，以提供瞬时电荷，同时避免影响放大器稳定性。
Q4：如何滤除PWM噪声或高频干扰？
在输出电阻R_L两端并联一只电容C_OUT，组成一阶RC低通滤波器，截止频率 f_c = 1/(2π × R_L × C_OUT)。根据所需信号带宽选择合适的截止频率，通常在几kHz至几十kHz。电容不宜过大，否则会显著降低响应速度。也可在输入侧设置差分RC滤波（两个电阻分别串联IN+、IN-，再在输入引脚间并联电容）。
Q5：INA139NA/3K能否用于48V系统？
器件最高共模电压为40V，不能直接用于48V母线。对于48V系统，TI提供共模电压更高的器件（如INA146可达80V）。若必须使用INA139，则需要采用外部分压网络或电压钳位电路将共模电压降至40V以内，但这会增加设计复杂度并影响精度，建议直接选用高耐压型号。
Q6：INA139NA/3K的供货情况如何？
深圳市粤科源兴科技有限公司是TI德州仪器授权代理商，长期稳定供应INA139NA/3K原厂正品，目前该型号拥有充足的现货库存，可提供卷带整包出货或按需小批量供应。我们拥有专业FAE团队，可协助选择分流电阻、增益电阻及PCB布局建议。欢迎联系获取最新报价或免费样品。
六、现货供应与采购支持
深圳市粤科源兴科技有限公司作为TI德州仪器授权代理商，专注为电源管理、工业控制、新能源及汽车电子等领域客户提供INA139NA/3K等全系列TI原厂正品。INA139NA/3K我司常备大量现货，可当天或次日发货，满足研发样品验证、小批量试产直至规模量产的各种需求。
我们不仅提供具有竞争力的原厂直供价格，还配有经验丰富的FAE团队，可提供电流检测电路设计、误差分析和热评估等技术支持，帮助您缩短设计周期、提升系统可靠性和精度。无论您需要技术选型、替代方案优化还是紧急现货调配，深圳市粤科源兴科技有限公司都是您值得信赖的合作伙伴。
欢迎广大工程师和采购人员随时联系我们，获取最新报价、产品手册或申请免费样品。
