A1120LUA-T Allegro斩波稳定精密霍尔效应单极开关
产品类别：霍尔效应传感器 | 磁性传感器开关 | 汽车级传感器IC
关键词：A1120LUA-T, Allegro霍尔开关, 单极霍尔传感器, 斩波稳定霍尔效应开关, 汽车级磁性传感器, 150°C高温霍尔IC
产品概述

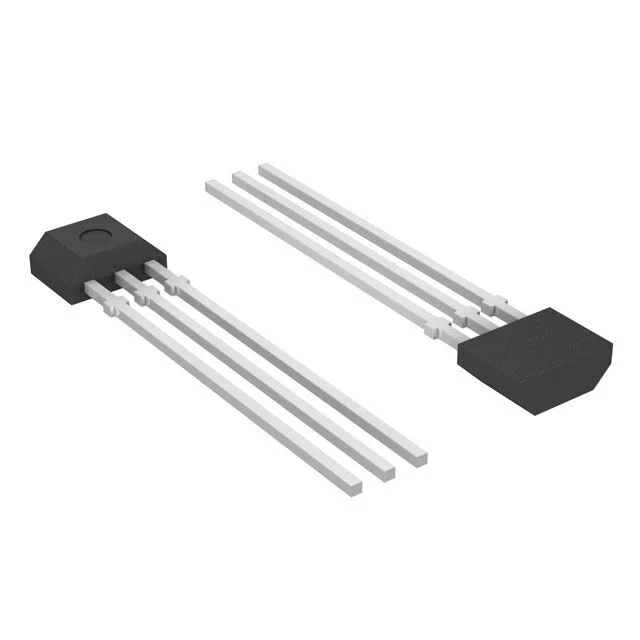

A1120LUA-T是Allegro MicroSystems推出的斩波稳定精密霍尔效应单极开关，采用3引脚SIP通孔封装（UA后缀），专为宽温度范围（-40°C至+150°C）的高可靠性应用设计。该器件通过动态偏移消除技术，显著降低了由器件过模、温度依赖性和热应力引起的残余偏移电压，提供卓越的高温性能和物理应力抵抗能力。
作为AEC-Q100汽车级认证产品，A1120LUA-T集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳定电路、施密特触发器以及短路保护开漏输出，适用于汽车、工业及消费电子领域的非接触式磁性感测应用。
核心工作原理
霍尔效应检测机制
A1120LUA-T基于霍尔效应（Hall Effect）物理原理工作。当电流通过半导体霍尔元件时，若垂直于电流方向施加磁场，洛伦兹力会使电荷载流子（电子或空穴）发生横向偏转，在元件两侧产生可测量的霍尔电压。
单极开关工作逻辑
A1120LUA-T为单极性开关（Unipolar Switch）：
-导通状态（ON）：当南极（South Pole）磁场强度达到工作点（BOP，典型值35-50高斯）时，输出导通
-关断状态（OFF）：当磁场移除或强度降至释放点（BRP，典型值5-25高斯）以下时，输出关断
斩波稳定技术（Chopper Stabilization）
A1120LUA-T采用先进的动态偏移消除（Dynamic Offset Cancellation）技术：
1. 信号调制：对霍尔元件输出的微弱电压信号进行调制
2. 偏移分离：将热漂移和机械应力引起的偏移电压与有效信号分离
3. 信号解调：通过同步解调提取真实霍尔信号，消除低频噪声
4. 温度补偿：实现-40°C至+150°C全温度范围内的稳定开关点
详细技术参数

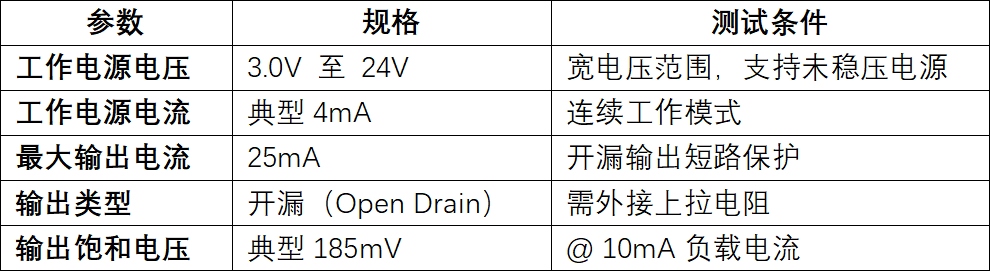

电气特性

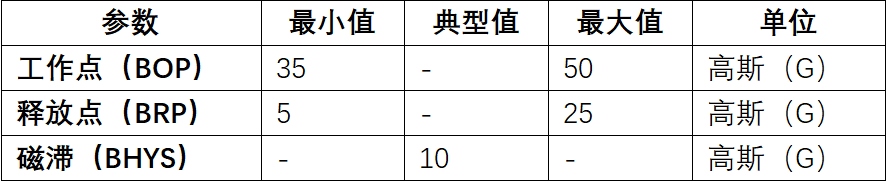

磁性特性

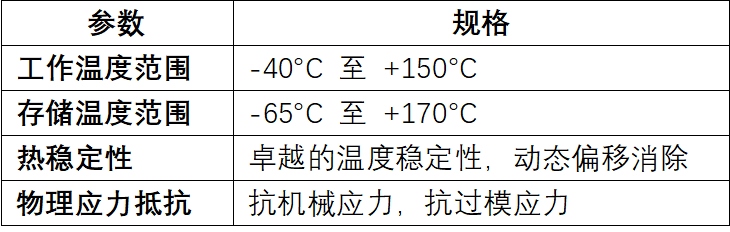

温度与环境特性

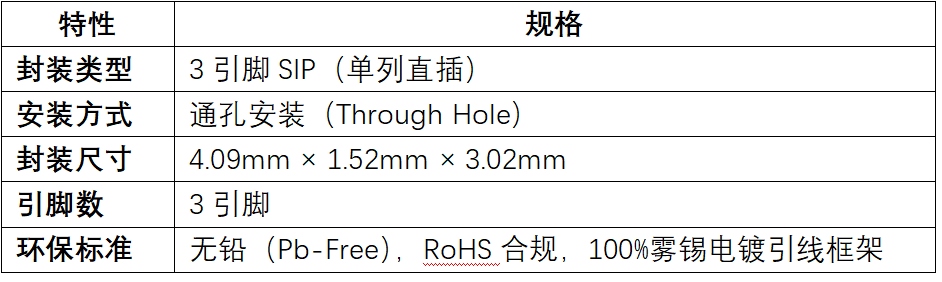

封装信息
保护特性
✅ 输出短路保护：防止输出端对电源或地短路损坏
✅ 反向电池保护：支持反向电源连接保护
✅ 过压瞬态保护：支持3V低压应用，可串联外部电阻增强高压瞬态保护
✅ ESD保护：符合汽车级EMC要求
产品特性与优势

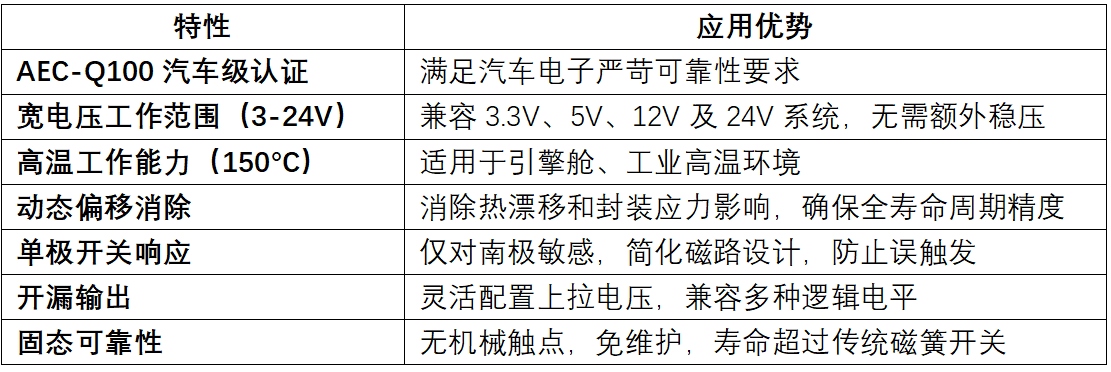

核心优势

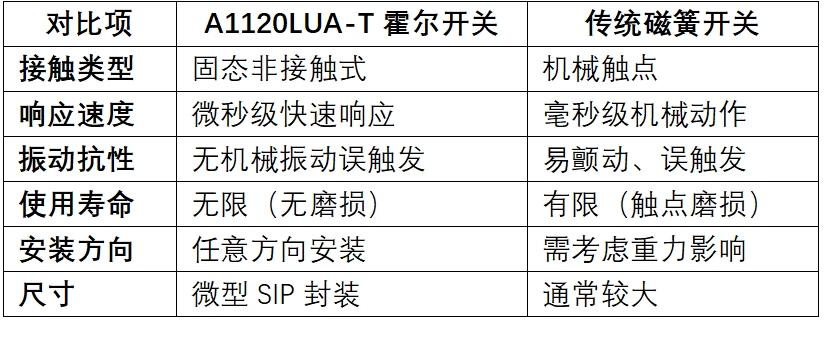

与传统磁簧开关对比
典型应用场景
汽车电子（核心应用）
A1120LUA-T的AEC-Q100认证使其成为汽车应用的理想选择：
- 位置检测：座椅位置传感器、踏板位置检测、档位检测
- 速度传感：车轮转速检测、凸轮轴/曲轴位置传感
- 电机控制：无刷直流电机换相、车窗/天窗电机位置反馈
- 安全系统：安全带扣检测、门锁状态监测、引擎盖/后备箱关闭确认
- 液位检测：燃油油位浮子检测、冷却液液位监测
工业自动化
- 接近开关：气缸位置检测、阀门开闭状态监测
- 流量计量：水表/气表叶轮转速检测
- 安防设备：门窗磁感应报警、保险箱开启检测
- 机器人技术：关节位置反馈、抓取确认传感器
消费电子
- 家电控制：洗衣机门盖检测、冰箱门灯控制、吸尘器滚刷转速监测
- 办公设备：打印机纸张检测、扫描仪盖板状态、投影仪镜头位置
- 个人设备：翻盖手机开闭检测、蓝牙耳机盒盖检测
新能源与电力
- 光伏跟踪：太阳能板角度位置反馈
- 储能系统：电池管理系统（BMS）接触器状态检测
- 充电桩：充电枪插拔确认、充电口盖状态

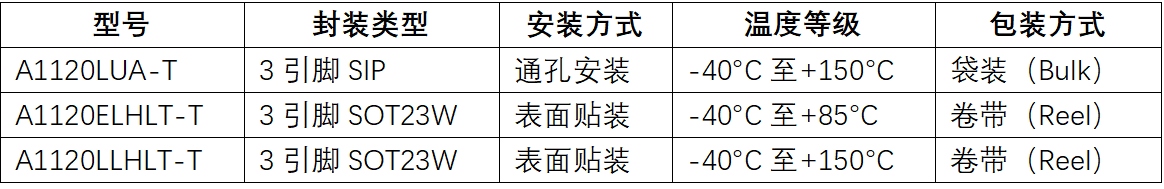

封装与订购信息
注：后缀"-T"表示无铅（Pb-Free）版本，符合RoHS环保标准。
常见问题解答（FAQ）
Q1：A1120LUA-T与A1125有何区别？
A：A1120、A1121、A1122、A1123为同相输出（南极导通），而A1125为反相输出（南极关断，移除磁场导通）。A1120在系列中具有中等灵敏度，工作点BOP为35-50高斯，适用于通用磁性感测应用。
Q2：什么是"斩波稳定"技术，为何重要？
A：斩波稳定（Chopper Stabilization）是一种动态偏移消除技术，通过调制/解调过程分离霍尔信号与热漂移/应力偏移。这对霍尔传感器至关重要，因为未经稳定的传感器在温度变化和机械应力下会产生显著的零点漂移，导致开关点偏移和误触发。
Q3：A1120LUA-T能否用于3.3V系统？
A：可以。A1120LUA-T支持3V至24V宽电压范围，可直接用于3.3V和5V系统。3V最低工作电压的优势在于可直接用于低压应用，或在VCC引脚串联外部电阻以增强高压瞬态事件保护。
Q4：如何判断A1120LUA-T是否适合我的高温应用？
A：A1120LUA-T的工作温度范围为-40°C至+150°C，适用于大多数汽车和工业高温环境。若您的应用环境温度超过150°C，建议考虑Allegro的APS11200系列（支持至175°C）。
Q5：单极开关与双极/锁存型霍尔传感器有何不同？
A：单极开关（如A1120）仅对单一磁极（南极）响应，磁场移除即复位；双极锁存器需交替南北极触发；全极开关对任一磁极均响应。单极开关适用于简单的接近检测，磁路设计更简单。
Q6：A1120LUA-T的输出端为何需要上拉电阻？
A：A1120LUA-T采用开漏（Open Drain）输出架构，这种设计允许输出电压独立于芯片工作电压，可灵活接口至不同逻辑电平（如3.3V或5V MCU）。上拉电阻值影响输出上升时间和功耗，需根据应用权衡选择。
Q7：该器件是否符合汽车级可靠性标准？
A：是的，A1120系列通过AEC-Q100汽车级认证，具备反向电池保护、输出短路保护、负载突降保护等汽车应用必需的保护特性。Allegro推荐新设计采用APS11200系列作为替代，但A1120系列仍持续供货支持现有设计。
Q8：A1120LUA-T的磁灵敏度是否足够检测弱磁场？
A：A1120LUA-T的工作点BOP为35-50高斯，属于中等灵敏度，适用于标准铁氧体或稀土磁体在2-5mm气隙下的检测。若需检测更弱磁场或更大气隙，可考虑Allegro的高灵敏度系列（如A3144）或选用更大尺寸的磁体。

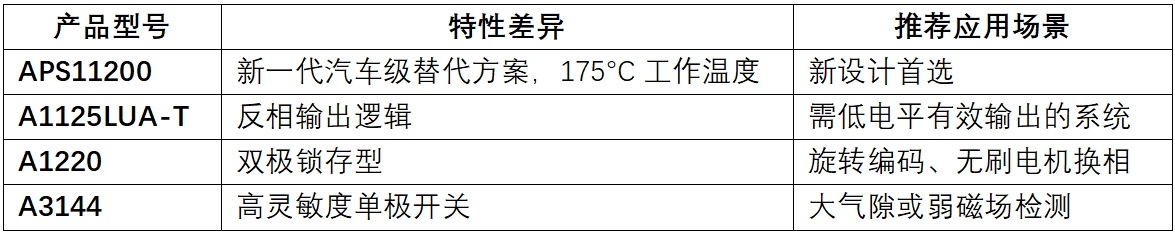

相关推荐产品
技术支持：如需获取样品、评估套件或应用工程支持，请联系我们。
规格书下载：
