基本信息：

·  电子器件型号：A4984SETTR-T

·  原始制造厂商：Allegro MicroSystems

·  技术标准参数：IC MTR DRVR BIPOLAR 3-5.5V 32QFN

·  产品应用分类：电源管理IC - 电机驱动器，控制器

·  制造商产品型号：A4984SETTR-T

·  制造商：Allegro MicroSystems

·  描述：IC MTR DRVR BIPOLAR 3-5.5V 32QFN

·  产品系列：电源管理IC - 电机驱动器，控制器

·  包装：卷带（TR）,剪切带（CT）

·  系列：-

·  零件状态：有源

·  电机类型-步进：双极性

·  电机类型-AC，DC：-

·  功能：驱动器 - 全集成，控制和功率级

·  输出配置：半桥（4）

·  接口：逻辑

·  技术：DMOS

·  步进分辨率：1，1/2，1/4，1/8

·  应用：通用

·  电流-输出：2A

·  电压-供电：3V ~ 5.5V

·  电压-负载：8V ~ 35V

·  工作温度：-20°C ~ 150°C（TJ）

·  安装类型：表面贴装型

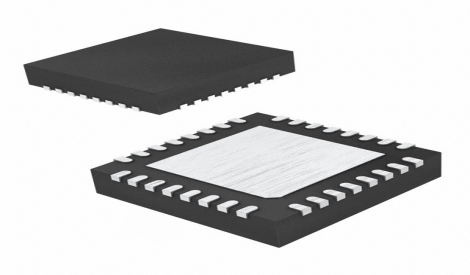

·  产品封装：32-VFQFN

描述：

A4984是一款完整的微步进电机驱动器，内置翻译器，操作方便。它被设计为在全步、半步、四分之一步和八步模式下操作双极步进电机。可通过MSx逻辑输入选择步进模式。它的输出驱动能力高达35 V和±2 A。A4984包括一个固定的关断时间电流调节器，能够在慢速或混合衰减模式下工作。

ET封装通过在关键输出、感测和电源引脚之间添加无连接引脚，满足了客户对无烟无火（NSNF）设计的要求。因此，在引脚与相邻引脚短路的情况下，该设备不会引起烟雾或火灾。此外，当任何引脚对地短路或开路时，该设备不会引起烟雾或火灾。

翻译器是A4984易于实现的关键。只需在STEP输入上输入一个脉冲，即可驱动电机一微步。没有相序表、高频控制线或复杂的编程接口。A4984接口非常适合复杂微处理器不可用或负担过重的应用。

在步进操作期间，A4984中的斩波控制自动选择电流衰减模式，慢速或混合。

功能和优点：

▪RDS（ON）输出过低

▪自动电流衰减模式检测/选择

▪混合和慢速电流衰减模式

▪低功耗同步整流

▪内部UVLO

▪交叉电流保护

▪3.3和5V兼容逻辑电源

▪薄型QFN和TSSOP封装

▪热停堆电路

▪对地短路保护

▪短路负载保护

▪低电流睡眠模式，<10µA

▪无烟无火（NSNF）合规性（ET包）

规格书：

download: A4984-Datasheet
