基本信息：
电子器件型号：A1106EUA-T
原始制造厂商：Allegro MicroSystems
技术标准参数：MAGNETIC SWITCH UNIPOLAR 3SIP
产品应用分类：磁性传感器 - 开关（固态）
包装：卷带（TR）
系列：-
零件状态：在售
功能：单极开关
技术：霍尔效应
极化：南极
感应范围：43mT 跳闸，16mT释放
测试范围：-40°C ~ 85°C
电压 - 供电：3.8V ~ 24V
电流 - 供电（最大值）：7.5mA
电流 - 输出（最大值）：25mA
输出类型：开路漏极
工作温度：-40°C ~ 85°C（TA）
安装类型：通孔

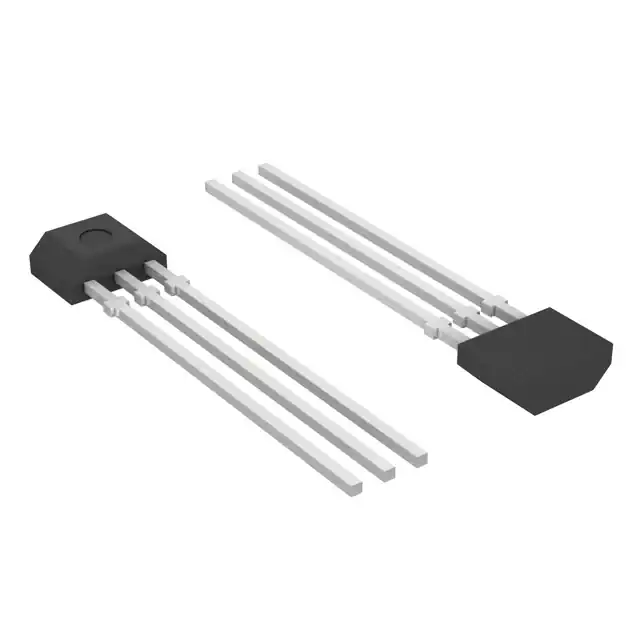

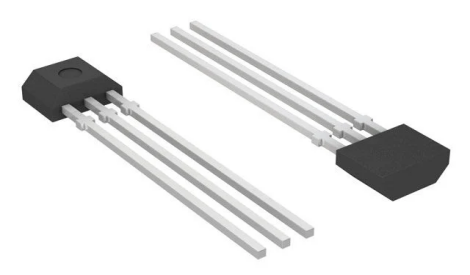

供应商器件封装：3-SIP
描述：
Allegro A1101-A1104和A1106霍尔效应开关是流行的Allegro 312x和314x系列单极开关的下一代替代品。A110x系列采用BiCMOS技术生产，由具有快速通电时间和低噪声操作的设备组成。器件编程在封装后执行，以通过消除封装应力可能引起的偏移来确保提高开关点精度。独特的霍尔元件几何形状和低偏移放大器有助于最大限度地减少噪声，并降低通常由器件二次成型、温度偏移和热应力引起的残余偏移电压。
A1101-A1104和A1106霍尔效应开关在单个硅片上包括以下部件：电压调节器、霍尔电压发生器、小信号放大器、施密特触发器和NMOS输出晶体管。集成电压调节器允许在3.8至24 V范围内运行。广泛的板载保护电路使±30 V绝对最大额定电压成为可能，在汽车和工业电机换向应用中提供卓越的保护，而无需添加外部组件。除了磁性开关点级别之外，该系列中的所有设备都是相同的。
BiCMOS工艺的小几何形状允许以超小型封装提供这些器件。可用的封装样式为大多数应用提供了磁性优化的解决方案。封装LH是SOT23W，一种小型低剖面表面安装封装，而封装UA是一种用于通孔安装的三引线超小型SIP。每个封装都不含铅（Pb），带有100%亚光镀锡引线框。
功能和优点：
•AEC-Q100汽车合格
•连续时间运行
□ 快速通电时间
□ 低噪音
•在整个工作温度范围内稳定运行
•反向电池保护
•固态可靠性
•在生产线末端进行工厂编程，以实现最佳效果
性能
•强健的EMC性能
•高ESD等级
•无旁路电容器的调节器稳定性
规格书下载：
download: A110x-Datasheet
