美国Allegro型号ACS37612高压牵引电动机逆变器霍尔效应电流传感器ic

Allegro ACS37612电流传感器IC无需外部场集中器核心或屏蔽，即可为交流和直流电流感测提供低成本解决方案。它专为数百安培流经母线或PCB的应用而设计。

通过母线或PCB走线施加的电流会产生磁场，该磁场由单片，低偏移，线性霍尔IC感测。差分传感拓扑实际上消除了由于共模杂散磁场引起的所有类型的误差。通过这种简单组装的无接触特性，可以实现高度隔离。 ACS37612提供140 kHz和240 kHz带宽选项，非常适合需要快速切换的逆变器相电流检测，负载检测和管理，电源以及DC / DC转换器。高响应时间可在安全关键型应用中实现过流故障检测。 –40°C至150°C的环境工作温度范围和出色的ESD额定值使其适合恶劣的汽车环境。

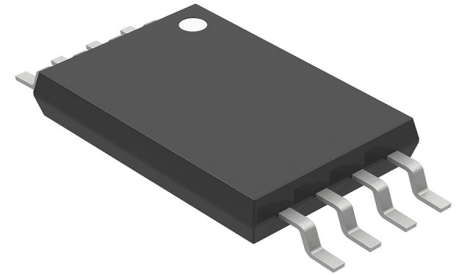

ACS37612的薄型8引脚表面贴装TSSOP封装（薄型小外形封装，后缀LU）无铅（Pb），并采用100％雾锡电镀引线框架，因此适合空间受限的应用。

ACS37612特点和优点

•无需集中器芯或屏蔽

•适用于电流流经母线或PCB的应用

•非常宽的感应范围（2.5至20 mV / G）

□非常适合感测<200>1000 A的电流•出厂设置的分段线性温度补偿（TC）可提供低热漂移

□灵敏度±1％（典型值）

□偏移±3 mV（典型值）

•差分霍尔感应可抑制共模磁场

•高工作带宽：DC至240 kHz

•AEC-Q100 0级，汽车级

•非接触，无损，无创电流感测

•非常快的响应时间（<2μs典型值）

•3.3或5.0 V单电源供电

•具有单向和双向模式的比例输出

•不受机械压力的影响

•单片霍尔IC，可靠性高

•宽环境温度范围：–40°C至150°C

•表面贴装，占板面积小，薄型TSSOP8封装

ACS37612典型应用

•高压牵引电动机逆变器

•48 V / 12 V辅助逆变器

•电池监控

•过电流检测

•DC / DC转换器

•智能保险丝

•配电单元（PDU）

• 电源供应
