ALLEGRO型号ATS665LSGTN-T零速齿轮齿传感器HALL霍尔ic

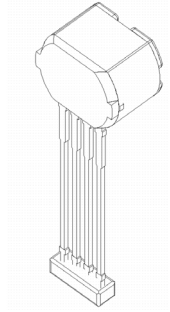

ATS665真正的零速齿轮齿传感器是经过优化的霍尔IC芯片元件 /磁铁配置，封装在模压模块中，为数字齿轮齿传感应用提供了用户友好的解决方案。传感器模块由一个包覆成型的封装组成，该封装将a钴磁铁，极靴和经过零磁化的真正零速霍尔IC结合在一起。这种小包装易于组装，可与各种形状和尺寸的齿轮配合使用。该传感器包含一个双元件霍尔IC，该IC可响应铁质目标产生的差分磁信号进行切换。ATS665齿轮齿传感器包含一个复杂的补偿电路，旨在减少磁铁和系统失调的有害影响。模拟信号的数字处理可以提供与气隙无关的零速性能，并使设备性能能够动态地适应汽车应用中的典型工作条件（降低振动灵敏度）。高分辨率峰值检测DAC用于设置器件的自适应开关阈值。阈值中的迟滞减少了与许多汽车应用中使用的目标相关的磁信号中的任何异常负效应。该传感器能够在高速和宽温度范围内提供紧凑的占空比，因此非常适合变速箱和工业速度应用。 ATS665采用SG封装，可在-40°至150°（L）的汽车温度范围内使用。

ATS665特点与优势

真正的零速运行

开关点与气隙无关

高抗振性

在工作温度范围内提供精确的占空比信号

工作气隙大

定义的开机状态

宽工作电压范围

数字输出代表目标曲线

单芯片感应IC，可靠性高

机械尺寸小

优化的霍尔IC磁系统

齿轮速度<100 rpm时上电时间为200 µs

AGC和基准调整电路

欠压锁定

ATS665绝对最大额定参数

电源电压,

VCC . . . . . . . . . . . . . . . . . . . . . . . . . .26.5 V

改变电源电压

VRCC . . . . . . . . . . . . . . . . . . . . . . . . . .-18 V

反向输出电流

IRCC . . . . . . . . . . . . . . . . . . . . . . . . . . .50MA

连续输出电流,

IOUT . . . . . . . . . . . . . . . . . . . . . . . . . .20MA

环境工作温度范围

Ta . . . . . . . . . . . . . . . . . .-40°C至150°C

存储温度,

Ts . . . . . . . . . . . . . . . . . . . .-65°C至170°C

最大结温,

TJmax . . . . . . . . . . . . . . . . . . . . . . . . .165°C
