Allegro型号ACS759过电流故障检测线性电流传感器IC

ACS759:热增强、完全集成、基于霍尔效应的线性电流传感器集成电路，具有100μω电流导体和3.3 V优化性能

Allegro型号ACS759系列电流传感器IC为交流或直流电流传感提供经济、准确的解决方案。典型应用包括电机控制、负载检测和管理、电源和DC-DC转换器控制、逆变器控制和过电流故障检测。该器件由精密、低偏移、线性霍尔电路和靠近芯片的铜导电路径组成。流过铜传导路径的外加电流产生磁场，霍尔集成电路将磁场转换成比例电压。通过将磁信号接近霍尔传感器来优化器件精度。低偏移，斩波稳定BiCMOS霍尔集成电路提供准确，成比例的输出电压，这是在工厂精确编程。Allegro专有的集成屏蔽技术对电流导体dV/dt和杂散场具有高抗扰度，确保高端高压应用中的低输出电压纹波和低偏移漂移。此设备的输出具有正斜率(%3EV抄送/2)。当增加的电流流过主铜传导路径（从端子4到端子5）时，此路径用于电流采样。导电路径具有典型的100Ω内阻和低功耗。铜导体的厚度允许设备在高过电流条件下生存。导电路径的端子与信号引线（插脚1至3）电隔离。这使得ACS759系列传感器集成电路可以在需要电流隔离的应用中使用，而无需使用光隔离器或其他昂贵的隔离技术。

ACS759特点和优点

通过专有放大器和滤波器设计技术实现业界领先的噪声性能

集成屏蔽大大降低了因高dV/dt信号导致的电流导体与芯片之间的电容耦合，并防止高端高压应用中的失调漂移

通过增益和失调调整改善整个温度范围内的总输出误差

封装尺寸小，易于安装

单片霍尔集成电路实现高可靠性

超低功耗:100ω内部导体电阻

电流隔离可用于高压系统中经济的高端电流检测

3.0至3.6伏，单电源供电

120千赫典型带宽

响应阶跃输入电流的3 s输出上升时间

输出电压与交流或DC电流成比例

工厂调整的精度

极其稳定的输出失调电压

几乎为零的磁滞

ACS759型号

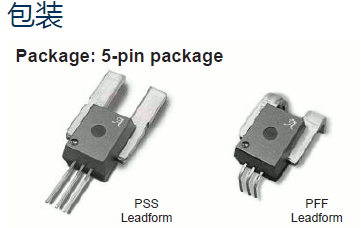

ACS759ECB-200B-PFF-T              ACS759ECB-200B-PSS-T              ASEK759ECB-200B-T

ACS759KCB-150B-PFF-T              ACS759KCB-150B-PSS-T              ASEK759KCB-150B-T

ACS759LCB-050B-PFF-T              ASEK759LCB-050B-T              ASEK759LCB-100B-T

ACS759LCB-100B-PFF-T
