台湾MST美加电子科技MH361单线圈无刷直流风扇单芯片霍尔元件

MH361是带有霍尔传感器的输出驱动器，用于单线圈无刷直流风扇和电动机。除磁传感器外，该器件还包括一个放大器，该放大器放大霍尔电压，施密特触发器以提供开关滞后作用，一个双向驱动器用于吸收和驱动大电流负载。它还包括转子锁定保护，自动重启和热保护。将器件置于可变磁场中，如果磁通密度大于Bop，则引脚DO将变为下沉，而引脚DOB将变为驱动。保持该输出状态，直到磁通密度反转并降到Brp以下，然后使DO旋转驱动而DOB下降。MH361的额定工作温度为–40°C至125°C。 K温度范围。该套件可提供针对大多数应用的磁优化解决方案。封装VK是用于通孔安装的四引脚超小型SIP。还集成了热关机功能，以提供更好的保护。软件包类型为无卤素版本，已通过第三方实验室的验证。

MH361特点和优点

单芯片霍尔传感器解决方案

单桥H桥输出

锁定转子停机和自动重启

2mA工作电流

-40℃至125℃的工作环境温度

3.8V至20V工作电压

平均300mA输出灌电流

热关断

符合RoHS标准2011/65 / EU和无卤素

MH361应用领域

单线圈无刷直流电动机

单线圈无刷直流风扇

MH361型号

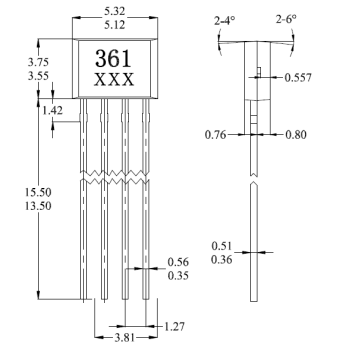

MH361KVK K(-40℃ to + 125℃) VK (4-pin TO-92S)

MH361EVK E(-40℃ to + 85℃) VK (4-pin TO-92S)
