台湾MST美加电子科技MH178速度感应双极锁存霍尔元件

微功率霍尔效应锁存器

MH178霍尔效应锁存器是一种温度稳定，耐应力的微型电源IC。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH178在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，漏极开路输出。先进的CMOS晶圆制造工艺用于利用低电压要求，组件匹配，非常低的输入失调误差和较小的组件几何形状。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出传感器会打开，并且仅在存在足够强度的北极性场时才关闭。 MH178的额定工作温度范围为–40℃至+ 85℃，以及K温度范围为–40℃至125℃。对于E温度范围。可用的两种封装样式为大多数应用提供了磁性优化的解决方案。 SO封装是SOT-23，这是一种小型的薄型表面贴装封装，而UA封装是用于通孔安装的三引脚超小型SIP-3。封装类型为领先的无卤素版本，已通过第三方实验室的验证。

MH178特点和优点

CMOS霍尔IC技术

强大的射频噪声保护

电池供电应用的2.0至5.5V

低至2.0V的工作电压，微功耗

100％在125℃下测试K

跨越温度范围时灵敏度低漂移

9uA（Avg）的超低功耗

高ESD保护，HBM>±4KV（最小）

开漏输出

符合RoHS标准2011/65 / EU和无卤素

MH178应用领域

速度感应

位置感应

革命计数

固态开关

电流感应

革命计数

固态开关

MH178型号

MH178KUA        型号解释K (-40℃ to + 125℃) UA (TO-92S)

MH178EUA        型号解释E (-40℃ to + 85℃) UA (TO-92S)

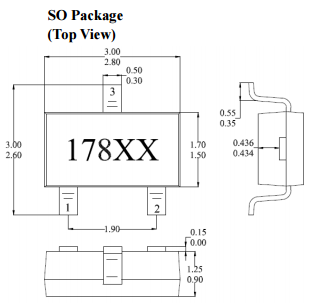

MH178ESO        型号解释E (-40℃ to + 85℃) SO (SOT-23)
