台湾MST美加电子科技MH248R手持无线手机唤醒开关微功耗霍尔元件
MH248R霍尔效应传感器是温度稳定,耐应力的微功率开关。通过利用斩波器稳定的动态偏移消除功能,可以实现卓越的高温性能。这种方法降低了通常由器件过成型,温度依赖性和热应力引起的偏移电压。 MH248R在单个硅芯片上包含以下组件:稳压器,霍尔电压发生器,小信号放大器,斩波器稳定,施密特触发器,漏极开路输出。先进的CMOS晶圆制造工艺用于利用低电压要求,组件匹配,非常低的输入失调误差和较小的组件几何形状。此设备需要存在全极性磁场才能运行。 MH248R的额定工作温度为E温度范围–40℃至+ 85℃。封装类型SQ是QFN2020-3(标称高度0.5毫米),ST是TSOT-23(标称高度0.8毫米),一种小型的薄型表面贴装封装。包装类型为无卤素铅版本,已通过第三方实验室的验证。
MH248R特点和优点
CMOS霍尔IC技术。
固态可靠性。
电池供电应用的微功耗。
全极性输出开关,具有来自磁体的北极或南极的绝对值。
最低工作电压为2.5 V,最大工作电压为5.0V。
超高灵敏度,用于直接簧片开关更换应用。
较窄的工作范围(Bop分布)。
自定义灵敏度选择在可选包装中提供。
符合RoHS标准2011/65 / EU和无卤素
MH248R应用领域
固态开关
手持无线手机唤醒开关
电池供电设备的盖子关闭传感器
磁铁接近传感器,用于低占空比应用中的磁簧开关更换
MH248R型号

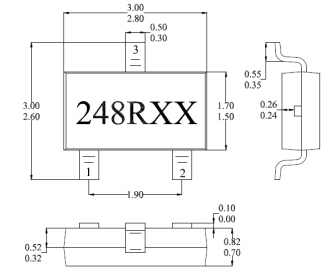

MH248REST 型号解释E (-40℃ to +85℃) ST(TSOT-23)
MH248RESQ 型号解释E (-40℃ to + 85℃) SQ (QFN2020-3)
