SEIKO精工S-5841系列是温度开关IC（恒温器IC），它以+ 2.5°C的温度精度检测温度。 当温度达到检测温度时，输出反转。 当温度降至释放温度水平时，S-5841系列将恢复输出电压。 S-5841系列在2.2 V的较低电源电压下工作，电流消耗典型值为10 µA。 由于CMOS配置。 具有负温度系数的温度传感器，参考电压生成电路，比较器和延迟电路集成在一个芯片上，并封装在封装SOT-23-5和SNT-6A中。

特点

 检测温度 : TDET = +40°C ~ +100°C、进阶单位为+1°C、检测精度 ±2.5°C

 低电压工作 : VDD = 2.2 V (最小值) (检测温度 = +55°C ~ +100°C, Ta = -40°C ~ +100°C)

 低消耗电流 : IDD = 10 µA (典型值) (Ta = +25°C)

 滞后温度可切换为0°C, 2°C, 4°C和10°C

 可选择动态 "H" 或动态 "L" 的输出逻辑

 可选择CMOS输出或N沟道开路漏极输出的输出方式

 工作温度范围 : Ta = -40°C ~ +125°C

 无铅、Sn 100%、无卤素*1

 封装SOT-23-5和SNT-6A

应用领域

风扇控制

空调系统

各种电子设备

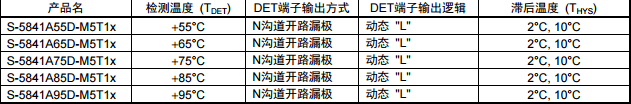

SEIKO精工S-5841封装SOT-23-5

S-5841A55D-M5T1G                      S-5841A55D-M5T1U                      S-5841A95D-M5T1G

S-5841A95D-M5T1U                      S-5841A85D-M5T1G                      S-5841A85D-M5T1U

S-5841A75D-M5T1G                      S-5841A75D-M5T1U                      S-5841A65D-M5T1U

S-5841A65D-M5T1G

SEIKO精工S-5841封装SNT-6A

S-5841A70A-I6T1U                      S-5841A80A-I6T1U                      S-5841A90A-I6T1U

S-5841A50D-I6T1U
