Diodes美台AH1809低灵敏度微功率全极霍尔效应开关

Diodes美台AH1809是一款低灵敏度，微功耗全极性霍尔效应开关IC，设计用于电池供电的消费者到工业设备，例如智能电表。基于两个敏感的霍尔效应板和稳定的斩波器架构，AH1809在整个工作范围内提供了可靠的解决方案。为了支持便携式和电池供电的设备，该设计已经过优化，可以在2.5V至5.5V的电源范围内工作，在3V的电源下仅消耗24uW。为了最大程度地减少PCB空间，AH1809还采用小尺寸薄型封装。单个漏极开路输出可以用强度足够的北极或南极接通。当垂直于封装的磁通密度（B）大于工作点（Bop）时，输出将打开（脉冲温度低）。当B低于释放点（Brp）时，输出关闭。没有磁场时，输出将保持关闭状态。 AH1809采用小型薄型SOT553，行业标准SC59和SIP-3封装。

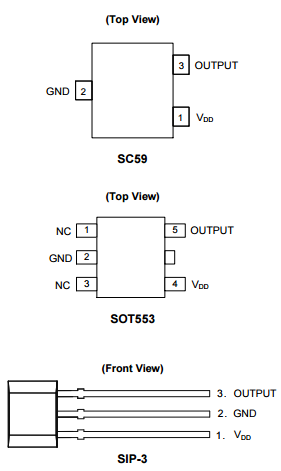

型号AH1809-W-7封装SC59

型号AH1809-Z-7封装SOT553

型号AH1809-P-B封装SIP-3L

型号AH1809-P-A封装SIP-3L

应用

•智能电表

•防拆保护开关

 •电平检测

 •门，盖和托盘位置检测开关

 •开/关非接触式开关

特征

•全极（北极或南极）操作

•低灵敏度

•单开漏输出

•微优势操作

•2.5V至5.5V工作范围

•斩波稳定设计提供

出色的温度稳定性

最小开关点漂移

增强抗压力能力

•良好的抗射频干扰能力

•-40°C至+ 125°C的工作温度

•高ESD

•小型薄型SOT553和行业标准SC59和

SIP-3L封装

•完全无铅且完全符合RoHS（注释1和2）

•无卤素和锑。“绿色”设备（注3）

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

＃输出1

输出类型开漏

主动高或低低

灵敏度低

工作电压2.5至5.5 V

平均电源电流8 µA

最小工作点±Bop（Guass）90

典型工作点±Bop（Guass）130

最大工作点±Bop（Guass）185

最小释放点±Brp（Guass）80

典型释放点±Brp（Guass）115

最大释放点±Brp（Guass）170

工作环境温度范围-40至125°C
