Diodes美台AH1883高灵敏度微功率全极霍尔效应开关

Diodes美台AH1883微功率全极霍尔效应开关IC专为便携式和电池供电的设备而设计，例如蜂窝电话，无绳电话，便携式摄像机，PDA和便携式PC。 AH1883基于两个高灵敏度霍尔效应板和稳定斩波器的架构，在整个工作范围内提供了可靠的解决方案。为了支持便携式和电池供电的设备，该设计已进行了优化，可在1.65V至3.3V的电压范围内工作，消耗的典型功耗为13uW，电源为1.8V。为了最大程度地减少PCB的空间，AH1883采用推挽输出结构，因此不需要外部上拉电阻，并采用小巧的SOT553和DFN2020-3封装，强度足够的北极或南极均可打开输出。 。当磁通密度（B）大于操作（Bop）时，输出打开。当B低于释放点（Brp）时，输出关闭。没有磁场时，输出将保持关闭状态。

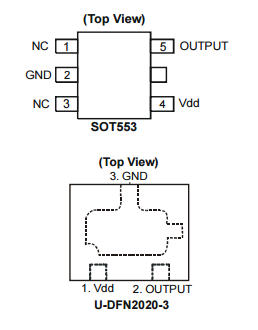

型号AH1883-ZG-7封装SOT553

型号AH1883-FJG-7封装U-DFN2020-3

应用

•手机

•PDA•便携式PC-上网本，笔记本，平板电脑和PDA

•摄录机

•Handhel游戏机

•无绳电话

•便携式和电池供电应用中的非接触式开关

特征

•微功率运行

•北极或南极运行

•1.65V至3.3V电池操作

•斩波器稳定

o出色的温度稳定性

o极低的开关点漂移

o对身体压力不敏感

•良好的抗射频干扰能力

•-40°C至85°C的工作温度

•SOT553和U-DFN2020-3中的ESD（HBM）＞ 6kV

•小巧的小型封装：SOT553和U-DFN2020-3

•“绿色”模塑料
