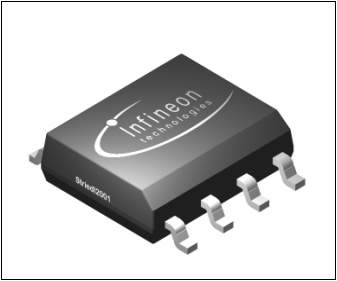

infineon英飞凌TLI5012B E1000基于GMR的角位置感应传感器ic元件

TLI5012B E1000是一个360°角度传感器，可检测磁场的方向。这是通过使用整体集成的巨磁阻（iGMR）元件测量正弦和余弦角度分量来实现的。这些原始信号（正弦和余弦）在内部进行数字处理，以计算磁场（磁铁）的角度方向。 TLI5012B E1000是预先校准的传感器。校准参数存储在激光保险丝中。在启动时熔丝位的值被写入触发器，在这些数值可以通过应用程序特定参数进行更改。内部自动校准算法提高了在宽温度范围内的角度测量精度，并延长了使用寿命。数据通信通过与SPI兼容的双向同步串行通信（SSC）完成。传感器配置存储在寄存器中，可通过SSC接口访问。此外，TLI5012B E1000具有增量接口（IIF）。

TLI5012B E1000具有以下功能和预配置。可以通过SSC接口更改配置。

•基于巨磁阻（GMR）的原理。

•用于角度测量的集成磁场感应。

•360°角度测量，带转速计和角速度测量。

•最大激活的自动校准功能在整个使用寿命和温度范围内产生1.9°角度误差

•具有15位绝对角度值（0.01°分辨率）的同步串行通信（SSC）

•增量接口（IIF），输出上的角度值具有12位分辨率（每0.088°角度步进一个计数）。

•A / B模式下的增量接口（IIF）启用绝对计数（在输出端提供绝对值）

•快速角度更新周期（42.7µs）。

•启用了自动校准模式1。

•禁用预测。

•迟滞设置为0.703°。

•在漏极开路配置中，使用SSC可以在一条线上进行多个传感器的总线模式操作。

•诊断功能和状态信息。

•IFA / IFB / IFC引脚设置为推挽输出。

•双向SSC接口。 DATA引脚设置为以8Mbit / s的波特率（漏极开路为2Mbit / s）进行推挽输出。

•IFA / IFB / IFC引脚设置为强驱动器，DATA引脚设置为强驱动器，快速边沿。

•输入板上的电压尖峰滤波器已禁用。

•两个独立的高精度单位SD-ADC。

•符合RoHS（无铅封装）。

•无卤素。

基于TLI5012B E1000 GMR的角度传感器设计用于工业和消费类应用中的角位置感应，例如换向电机（例如BLDC），风扇或泵。
