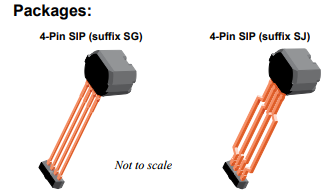

美国ALLEGRO型号ATS468霍尔元件是一款真正的零速齿轮齿传感器IC，采用优化的霍尔IC和永磁体颗粒配置，采用单一包覆成型封装。集成电路为数字齿轮轮齿感应应用提供了一个制造商友好的解决方案。这样的小包装可以很容易地组装和使用各种形状和大小的齿轮。集成电路采用间距为2.2毫米的双霍尔效应元件。信号处理可根据铁磁目标产生的差分磁信号进行切换。该电路包含一个复杂的数字电路，它减少了系统偏移，校准了气隙独立开关点的增益，实现了真正的零速度操作。采用偏置和增益调整相结合的方法，在通电时对信号进行优化，并通过工作模式校准，在整个工作时间内保持信号优化。操作模式校准可以抵抗诸如目标的微振荡或突然的气隙变化之类的环境影响。该设备非常适合在基于齿轮齿的速度，位置和定时应用（例如速度计）中获得速度和占空比信息。 ATS468有两个4针SIP（后缀SG和SJ）。包装不含铅，采用100%雾镀锡引线框架。宽工作电压范围

特点和好处

•峰值检测算法，可抵抗信号扰动

•能够感应各种目标类型

•运行模式校准，以实现持续优化

•单芯片IC，可靠性高

•整个工作温度范围内的精确占空比信号

•大的操作气隙

•自动增益控制（AGC），用于气隙无关的开关点

•自动偏移调整（AOA），用于优化信号处理

•真正的零速运行欠压锁定

•反向电池保护

具有扫描路径和IDDQ的强测试覆盖。
