A1160：具有高级诊断功能的斩波稳定精密霍尔效应开关

美国ALLEGRO型号A1160是一款单极霍尔效应开关，具有外部诊断功能。在正常工作模式下，A1160可用作标准的单极霍尔效应开关。在存在足够的磁场（> B OP（最大值））时，输出晶体管导通（输出信号切换为低电平）。此外，当磁场被移除（<B RP（min））时，A1160的输出晶体管关闭（输出信号切换为高电平）。

A1160包括靠近霍尔元件的导电线圈。启用诊断功能后，这些线圈会通电。通电线圈产生内部磁场，可由霍尔元件检测。在诊断模式下，A1160的输出提供方波输出，确认IC正确感应内部产生的磁场。诊断模式可以在IC内部运行整个磁路和电信号路径，完全确认功能。因此，使用A1160可以消除对安全关键应用中冗余传感器的需求，或者提高需要冗余传感器（线控驱动系统等）的安全关键应用的稳健性。

A1160霍尔效应传感器IC具有极高的温度稳定性和抗应力性，特别适合在高达150°C的温度范围内工作。通过先进的动态偏移消除技术可实现卓越的高温性能，该技术可降低通常由器件超模压，温度依赖性和热应力引起的残余偏移电压。该器件在单个硅芯片上包括：稳压器，霍尔电压发生器，小信号放大器，斩波稳定器，施密特触发器和开漏输出，能够吸收高达25 mA的电流。板载稳压器允许在3.8至24 V的电源电压下工作。

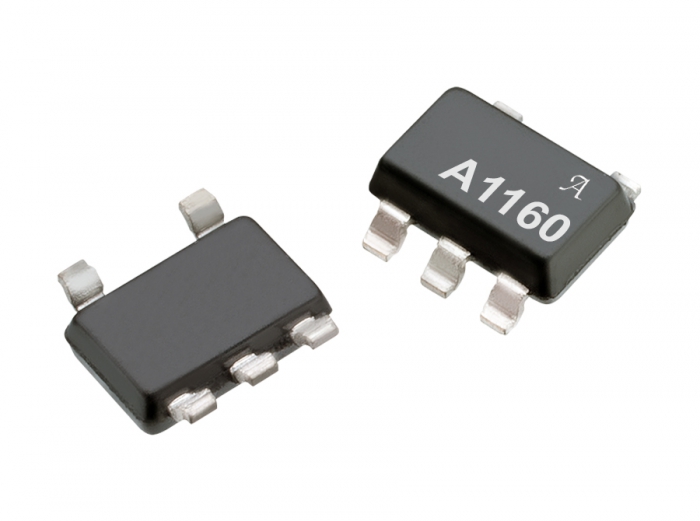

A1160采用5引脚SOT23W封装。该封装不含铅（Pb），采用100％雾锡电镀引脚框架。

主要特点

• AEC-Q100汽车合格

• 单极切换点

• 外部启用的诊断功能

• 诊断功能可在IC内部运行整个磁路和电信号路径

• 抵抗身体压力

• 通过先进的斩波稳定技术实现卓越的温度稳

• 输出短路保护

• 内部稳压器可以从未经调节的电源进行操作

• 反向电池保护

• 固态可靠性

• 小型表面贴装封装

• 零件号 A1160LLHLX-T
