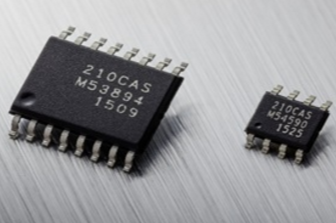

melexis迈来芯MLX91210霍尔效应电流传感器IC元件

melexis迈来芯MLX91210是一种集成的电流传感器IC，它可以感知流过SOIC封装的引线框架的电流。电流导体具有低功耗（0.7-0.8mΩ）。通过将电流导体的位置相对于单片CMOS传感器固定，可以获得完全集成的霍尔效应电流传感器，该传感器已在工厂进行了校准。在封装内部，磁通密度两组霍尔板差分感应电流产生的电流。结果，在快速模拟前端中，来自IC周围密集功率电子设备的外部干扰场的影响被最小化。残留信号被放大以提供高速线性模拟输出电压。霍尔板与电流导体的紧密距离确保了较高的信噪比和整个温度范围内的准确信号。

通过这种小型化，仍然可以在封装的一次侧引线和相对的二次侧引线之间保持高压隔离等级。

MLX91210特点和优点

工厂调整的交流和直流电流传感器

模拟比例输出电压

在小尺寸和薄型SOIC封装中结合了传感元件，信号调理和隔离

无需应用程序编程

高速感应

DC至100kHz带宽

5µs响应时间

抵抗外部磁场

无磁滞

集成导体的欧姆损耗低

0.8mΩSOIC-8 /0.7mΩSOIC-16

SOIC-8窄体和SOIC-16宽体封装，符合RoHS要求

无铅组件，适用于高达260°C的无铅焊接，MSL3

额定电压隔离

SOIC-8为2.5kVRMS

SOIC-16的2.5kVRMS

MLX91210应用领域

家用/家电智能计量

电动机控制

需求响应负载控制

服务器/主板监控

开关电源

MLX91210型号

MLX91210KDC-CAS-105-SP-ND                    MLX91210KDC-CAS-101-SP-ND

MLX91210KDC-CAS-106-SP-ND                    MLX91210KDF-CAS-104-SP-ND

MLX91210KDF-CAS-103-SP-ND                    MLX91210KDF-CAS-102-SP-ND

MLX91210KDC-CAS-104-RE-ND                    MLX91210KDC-CAS-101-RETR-ND

MLX91210KDC-CAS-101-RECT-ND                MLX91210KDC-CAS-101-REDKR-ND

MLX91210KDC-CAS-102-RETR-ND                MLX91210KDC-CAS-102-RECT-ND

MLX91210KDC-CAS-102-REDKR-ND              MLX91210KDC-CAS-105-RE-ND

MLX91210KDF-CAS-101-RE-ND                    MLX91210KDF-CAS-102-RE-ND

MLX91210KDF-CAS-103-RE-ND                    MLX91210KDF-CAS-104-RE-ND

MLX91210KDC-CAS-104-SP-ND                    MLX91210KDC-CAS-102-SP-ND

MLX91210KDF-CAS-101-SP-ND                    MLX91210KDC-CAS-106-RE-ND
