MLX90364Triaxis®位置传感器

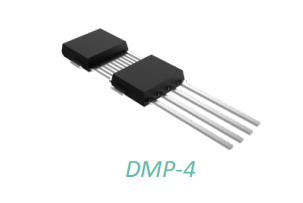

melexis迈来芯MLX90364Triaxis®位置传感器组件是一种高精度的线性和角度位置传感器，无需在感测模块中包含印刷电路板（PCB）。该器件基于双模封装（DMP-4）结构，该结构将Triaxis位置检测管芯与去耦电容器集成在一起，以满足严格的ESD和EMC要求。无需PCB。 Triaxis位置感测芯片不过是用于传统表面贴装（SOIC-8和TSSOP-16）的MLX90365的芯片。与其他Triaxis产品类似，MLX90364对正交且平行于IC表面施加的通量密度敏感，即对IC施加的通量密度的3个分量（即BX，BY和BZ）敏感。这使具有正确磁路的MLX90364可以解码任何移动磁体的绝对位置（例如，从0到360度的旋转位置或线性位移，行程）。 MLX90364报告了与任何电阻式电位计或可编程线性霍尔传感器兼容的可编程比率式模拟输出信号。通过编程，MLX90364还提供了数字PWM（脉冲宽度调制）输出特性。

特点和优点

绝对式旋转和线性位置传感器IC

强大的双模包装（DMP-4）壮举。多达4个去耦电容器（ESD / EMC）

可靠的NoPCB模块集成

三轴霍尔技术

简单的磁性设计

可编程传输特性（多点–分段线性）

可选输出模式：模拟（比例）–脉宽调制（PWM）

12位分辨率-10位热精度

打开/短路诊断

板载诊断

过压保护

欠压检测

48位ID号选项

汽车温度范围

符合AEC-Q100和AEC-Q200

符合DMP-4 RoHS

输出热失调校正

应用领域

绝对旋转位置传感器

绝对线性位置传感器

EGR阀位置传感器

涡轮执行器

节气门位置传感器

离合器，换挡和前叉位置传感器

行驶高度位置传感器

浮球液位传感器

型号

MLX90364LVS-ADD-200-TU-ND                   MLX90364LVS-ADE-201-SP-ND

MLX90364LVS-ADB-200-SP-ND                   MLX90364LVS-ADD-203-SP-ND

MLX90364LVS-ADB-203-SP-ND                   MLX90364LVS-ADB-201-SP-ND

MLX90364LVS-ADD-200-RE-ND                   MLX90364LVS-ADD-200-RX-ND

MLX90364LVS-ADD-251-RE-ND                   MLX90364LVS-ADD-251-RX-ND

MLX90364LVS-ADB-200-RE-ND                   MLX90364LVS-ADB-201-RE-ND

MLX90364LVS-ADB-203-RE-ND                   MLX90364LVS-ADD-201-RE-ND

MLX90364LVS-ADD-201-RX-ND                   MLX90364LVS-ADD-203-RE-ND

MLX90364LVS-ADD-203-RX-ND                   MLX90364LVS-ADD-251-SP-ND

MLX90364LVS-ADD-200-SP-ND                   MLX90364LVS-ADB-251-SP-ND
